Эта модель была использована для демонстрации использования шарниров стержня с зазором.

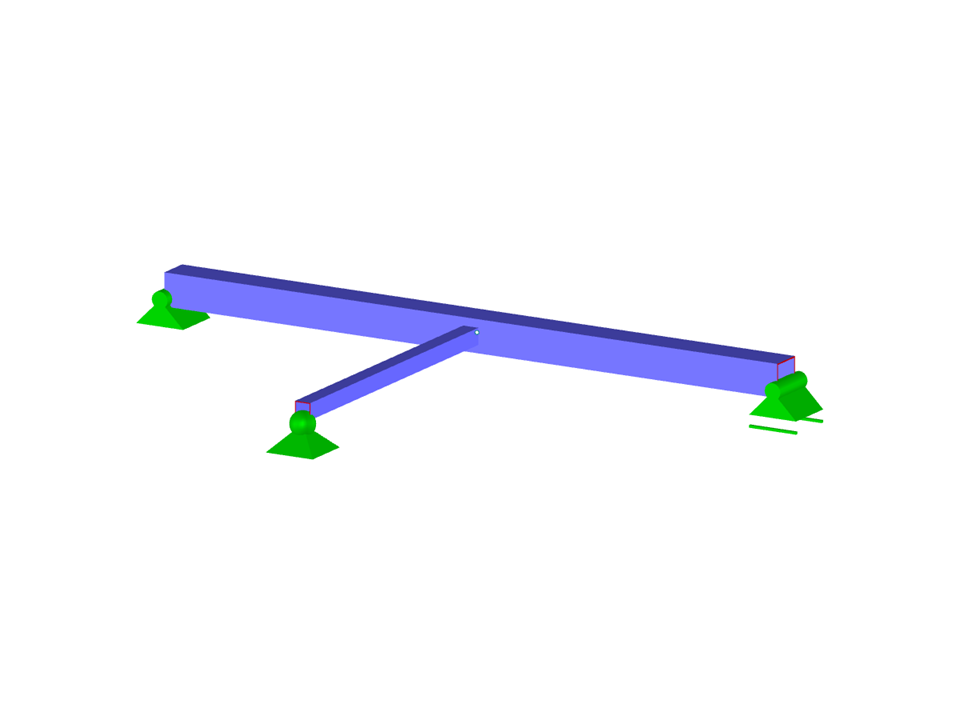

Стальная балка
Количество узлов | 4 |
Количество линий | 2 |
Количество стержней | 2 |
Количество загружений | 3 |
Количество сочетаний нагрузок | 3 |
Общий вес | 0,028 t |
Размеры (метрические) | 2,154 x 1,154 x 0,154 m |
Размеры (имперские) | 7.07 x 3.79 x 0.51 feet |
Версия программы | 5.23.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
