Эта модель объясняет функцию высвобождения узла.
Таким образом, можно рассматривать балки, свободно лежащие друг на друге, без винтового соединения и без сварного шва.
- Вопросы, часто задаваемые службе поддержки Dlubal | Ноябрь 2022 г.
- Вопросы, часто задаваемые службе поддержки Dlubal | Март 2023 г.
- Вопросы, часто задаваемые службе поддержки Dlubal | Июнь 2023 г.
- Высвобождение узла
- Вопросы, часто задаваемые службе поддержки Dlubal | Ноябрь 2022 г.
- Вопросы, часто задаваемые службе поддержки Dlubal | Март 2023 г.
- Вопросы, часто задаваемые службе поддержки Dlubal | Июнь 2023 г.
- КБ 000860 | Высвобождение узла

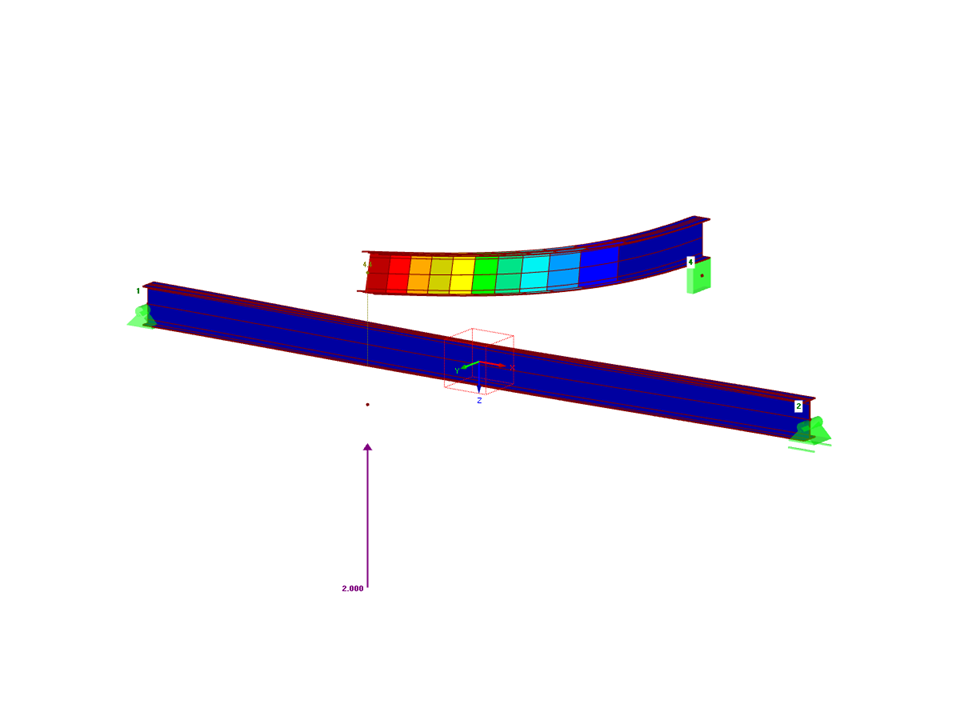

Балка с узловым высвобождением
Количество узлов | 6 |
Количество линий | 4 |
Количество стержней | 4 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,157 t |
Размеры (метрические) | 4,000 x 0,000 x 3,000 m |
Размеры (имперские) | 13.12 x 0 x 9.84 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
