Questo modello è stato utilizzato per dimostrare l'uso di cerniere delle aste con gioco.

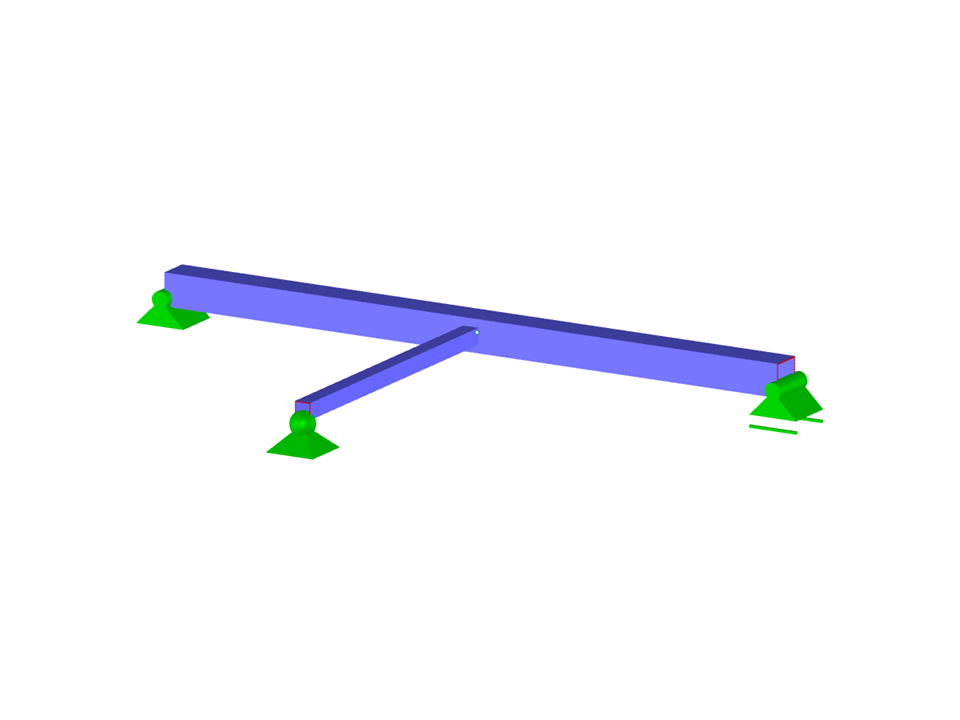

Trave di acciaio
Numero di nodi | 4 |
Numero di linee | 2 |
Numero di aste | 2 |
Numero di casi di carico | 3 |
Nr. di combinazioni di carico | 3 |
Peso totale | 0,028 t |
Dimensioni (metriche) | 2.154 x 1.154 x 0.154 m |
Dimensioni (imperiali) | 7.07 x 3.79 x 0.51 feet |
Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
