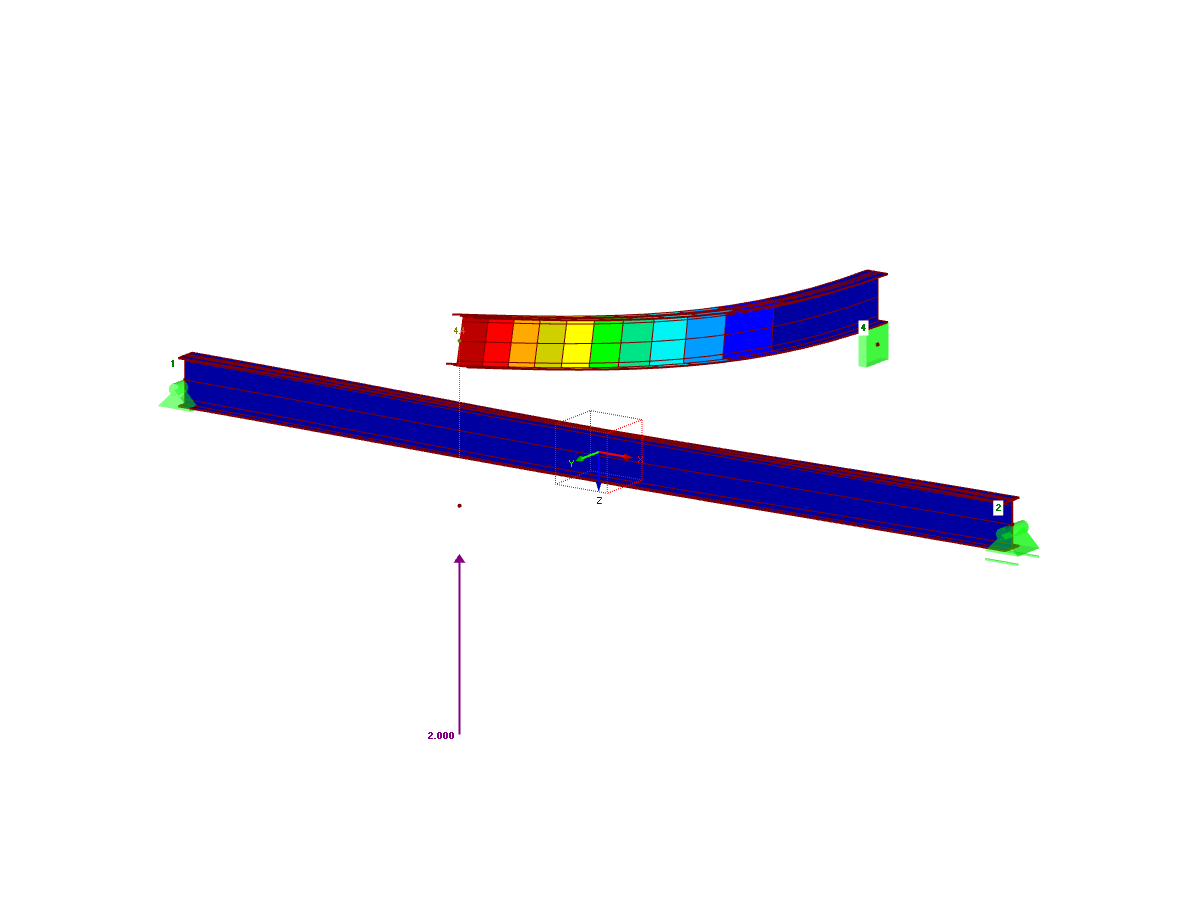

Tento model byl použit k předvedení použití kloubů na koncích prutů s vůlí.
Model použitý v

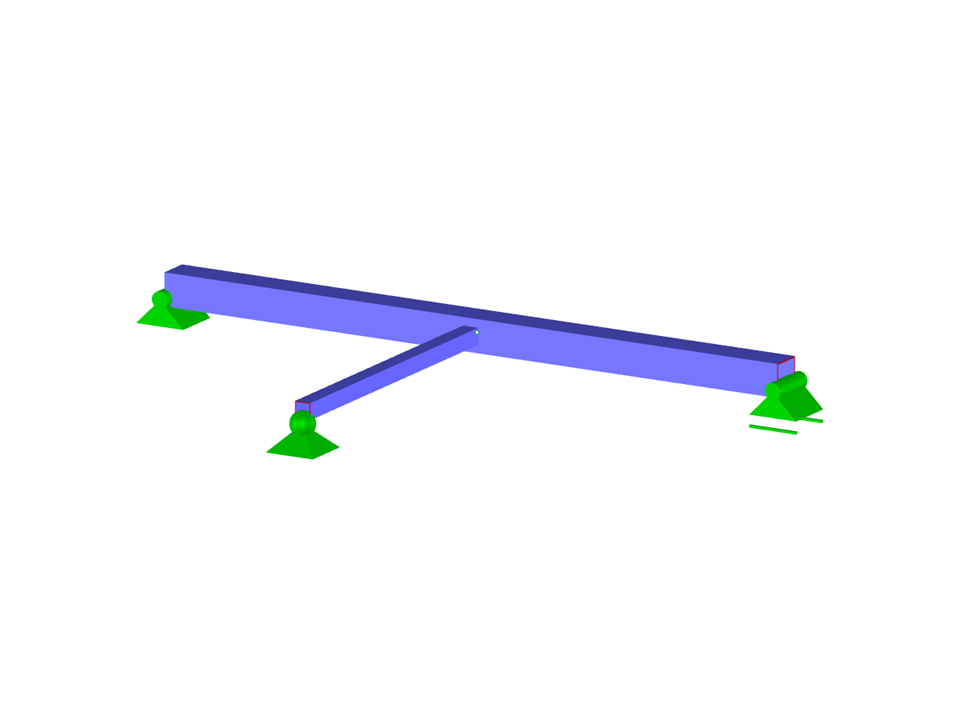

Ocelový nosník
Počet uzlů | 4 |
Počet linií | 2 |
Počet prutů | 2 |
Počet zatěžovacích stavů | 3 |
Počet kombinací zatížení | 3 |
Celková hmotnost | 0,028 t |
Rozměry (metrické) | 2,154 x 1,154 x 0,154 m |
Rozměry (imperiální) | 7.07 x 3.79 x 0.51 feet |
Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Podobné modely
Pro simulaci vůle ložiska ve spoji mezi pruty lze použít funkci „Diagram“ pro klouby na koncích prutů. Chcete-li použít tuto možnost, musíte nejdříve definovat odpovídající stupeň volnosti jako kloub. Pak je možné zvolit v seznamu možnost „Diagram...“.
V programech RFEM 5 a RSTAB 8 lze přiřadit nelinearity kloubům na konci prutu. Kromě nelinearit „Pevný, je‑li...“ a „Částečná účinnost“ můžete také zvolit „Diagram“. Pokud zvolíte možnost „Diagram“, je třeba zadat odpovídající nastavení pro působení kloubu na konci prutu. Pro jednotlivé definiční body je nezbytné určit souřadnice hodnot (deformace nebo pootočení a na nich závislé vnitřní síly), které definují kloub.
