Вопрос
Я проверял в программе SHAPE‑THIN характеристики прокатных сечений и обнаружил, что при определении постоянной кручения It есть в полученных результатах значительные расхождения с таблицами. Чем это можно объяснить?
Ответ:

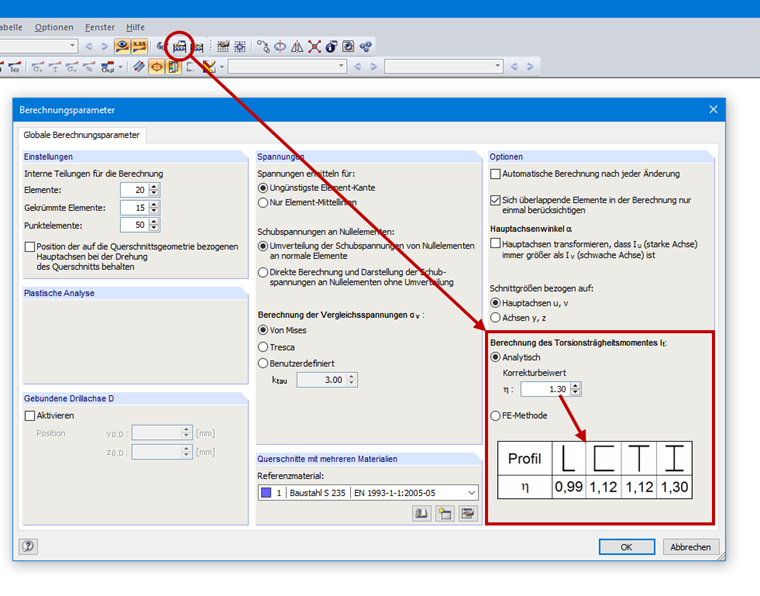

При определении момента инерции при кручении точечные элементы для It в аналитических уравнениях не учитываются. Поэтому у сечений с четко выраженными закруглениями, таких как прокатные сечения, можно для определения влияния точечных элементов применить поправочный коэффициент. На Рисунке 01 затем показаны рекомендации для различных типов прокатных сечений. Данный поправочный коэффициент можно настроить в параметрах расчета. Кроме того, можно с помощью метода КЭ, который учитывает также влияние точечных элементов и сварных швов, рассчитать и постоянную кручения. Однако данный подход требует немного больше вычислительного времени, чем аналитический расчет.
