J’ai vérifié les propriétés de sections laminées dans SHAPE-THIN et j’ai constaté des écarts lors de la détermination du moment d’inertie de torsion It par rapport aux tableaux. Pourquoi ?

Q: J’ai vérifié les propriétés de sections laminées dans SHAPE-THIN et j’ai constaté des écarts lors de la détermination du moment d’inertie de torsion It par rapport aux tableaux. Pourquoi ?

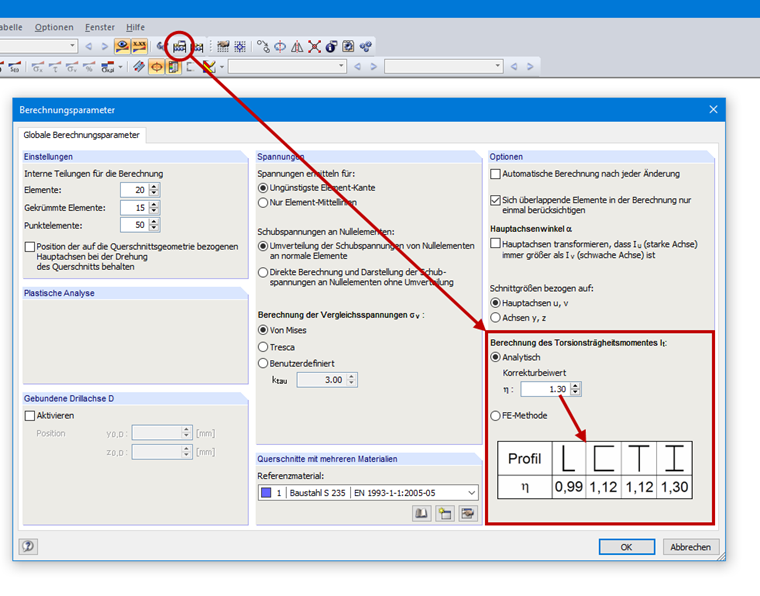

Les éléments ponctuels ne sont pas considérés dans les équations analytiques pour It lors de la détermination du moment d’inertie de torsion. Vous pouvez appliquer un facteur de correction aux sections fortement courbées telles que les sections laminées pour déterminer l’effet de ces éléments ponctuels.La Figure 01 contient des recommandations pour différents types de profilés laminés. Ce facteur de correction peut être ajusté dans les paramètres de calcul. Le moment d’inertie de torsion peut également être calculé avec la méthode aux EF, qui inclut également l’effet des éléments ponctuels et des soudures. Cette opération requiert un peu plus de temps que le calcul analytique.

Question

J’ai v&#233;rifi&#233; les propri&#233;t&#233;s de sections lamin&#233;es dans SHAPE-THIN et j’ai constat&#233; des &#233;carts lors de la d&#233;termination du moment d’inertie de torsion It par rapport aux tableaux. Pourquoi ?

Accepted Answer

Les &#233;l&#233;ments ponctuels ne sont pas consid&#233;r&#233;s dans les &#233;quations analytiques pour It lors de la d&#233;termination du moment d’inertie de torsion. Vous pouvez appliquer un facteur de correction aux sections fortement courb&#233;es telles que les sections lamin&#233;es pour d&#233;terminer l’effet de ces &#233;l&#233;ments ponctuels.La Figure 01 contient des recommandations pour diff&#233;rents types de profil&#233;s lamin&#233;s. Ce facteur de correction peut &#234;tre ajust&#233; dans les param&#232;tres de calcul. Le moment d’inertie de torsion peut &#233;galement &#234;tre calcul&#233; avec la m&#233;thode aux EF, qui inclut &#233;galement l’effet des &#233;l&#233;ments ponctuels et des soudures. Cette op&#233;ration requiert un peu plus de temps que le calcul analytique.

Écarts lors du calcul du moment d'inertie de torsion dans SHAPE-THIN

J’ai vérifié les propriétés de sections laminées dans SHAPE-THIN et j’ai constaté des écarts lors de la détermination du moment d’inertie de torsion I_t par rapport aux tableaux. Pourquoi ?
