Dotaz
Při kontrole průřezových charakteristik válcovaných profilů v programu SHAPE-THIN jsem zjistil, že při stanovení momentu tuhosti v prostém kroucení It existují oproti tabulkám odchylky. Jak lze toto vysvětlit?
Odpověď:

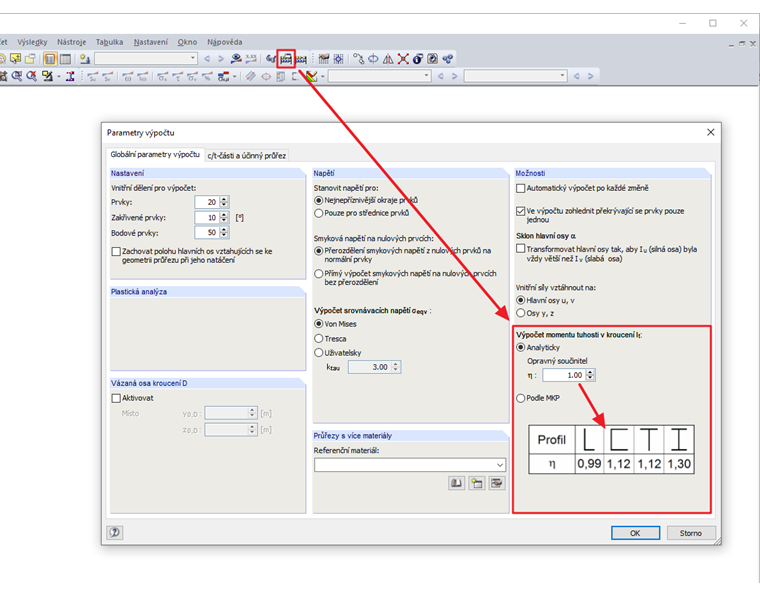

Při stanovení momentu tuhosti v prostém kroucení nejsou uvažovány bodové prvky v analytických rovnicích pro It. Proto je možné u průřezů s výraznými zaobleními jako např. u válcovaným profilů použít korekční součinitel pro zahrnutí účinku bodových prvků. Obrázek 01 obsahuje doporučení pro různé typy válcovaných profilů. Tento opravný součinitel lze nastavit v parametrech výpočtu. Kromě toho lze moment tuhosti v prostém kroucení spočítat metodou konečných prvků, která zahrnuje i vliv bodových prvků a svarů. Tento přístup vyžaduje o trochu delší dobu výpočtu než analytický výpočet.
