Различия в результатах дополнительного модуля RF-/STAGES из-за наличия отдельной конструктивной системы

Почему результаты в дополнительном модуле RF-/STAGES не соответствуют соответствующими загружениям и сочетаниям в программе RFEM или RSTAB?

Ответ:

Однако на данный момент у этой проблемы нет общего решения. Im Modul RF-/STAGES ergibt sich jedoch eine Besonderheit hinsichtlich des statischen Systems. Vergleichbar zu einigen anderen Modulen z.B. RF-/STAHL Wölbkrafttorsion ist es in diesem Modul möglich das statische System losgelöst vom Hauptprogramm zu betrachten. Dadurch ergeben sich einige Vorteile hinsichtlich der Definition von Bauzuständen usw. Allerdings bedingt diese Möglichkeit, dass Änderungen im Hauptprogramm RFEM oder RSTAB nicht automatisch mit diesen Modulen aktualisiert werden. Eine solche Aktualisierung würde zwangsweise zu fehlerhaften Berechnungen führen und ist daher gesperrt.

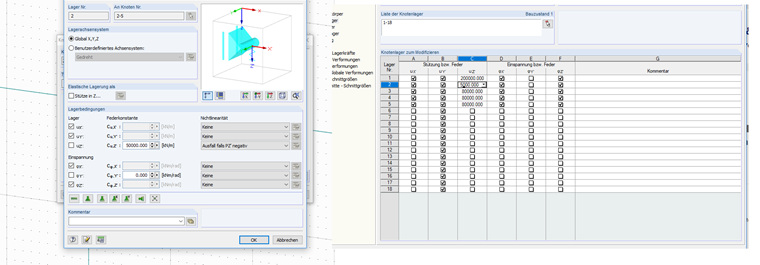

Модификация в основной программе не обновляется на ЭТАПАХ
