Wörgl Zentrum Lenk em Wörgl, Áustria

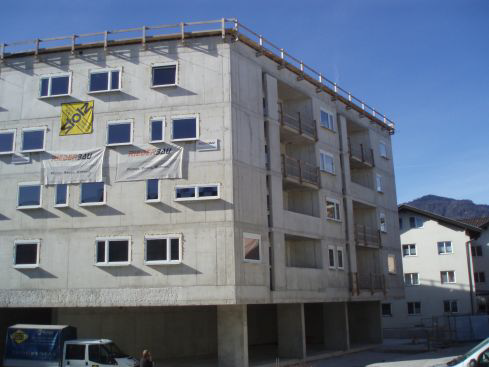

Em Wörgl, na Áustria, foi construído um complexo de apartamentos, no qual o planeamento, por exigência do cliente, foi todo ele executado num modelo BIM.

Foram utilizadas ferramentas especiais do software b-i-m-m GmbH, que tornou possível a cooperação entre arquitetos, engenheiros de estruturas e os técnicos da empresa, fazendo com que todos trabalhassem eficazmente em conjunto no mesmo modelo 3D.

Modelação e dimensionamento

A introdução do modelo completo foi efetuada no Revit. A entrada de dados inclui mais de 1 000 000 componentes estruturais (incluindo corrimões etc.). Todos os dados de estática foram também introduzidos no Revit Structure.

A transferência do modelo para o RFEM foi depois feita através da interface direta. A interface é bidirecional, o que significa que a troca de dados pode ser realizada em ambas as direções. Se forem alterados elementos estruturais no RFEM, por exemplo, facilmente podem ser exportados para o Revit e vice-versa.

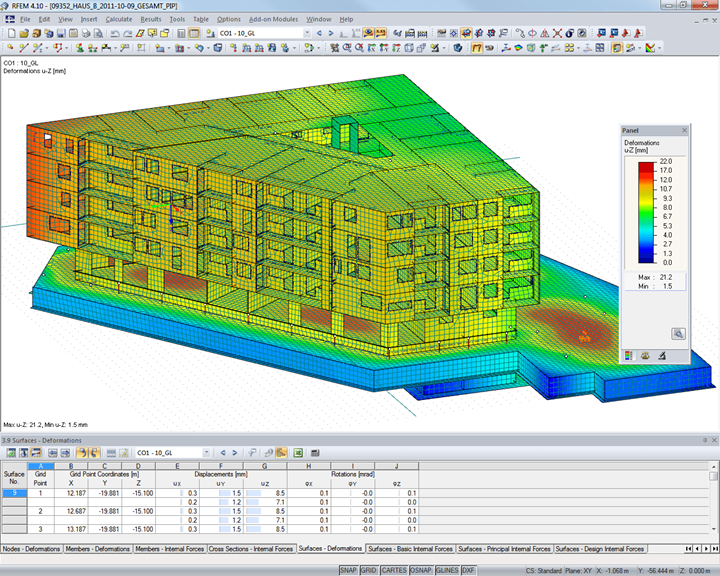

O RFEM foi utilizado para os cálculos estruturais e para o dimensionamento da estrutura em betão armado. Foram ainda aplicados os módulos adicionais RF‑CONCRETE e RF‑PUNCH.

Estrutura

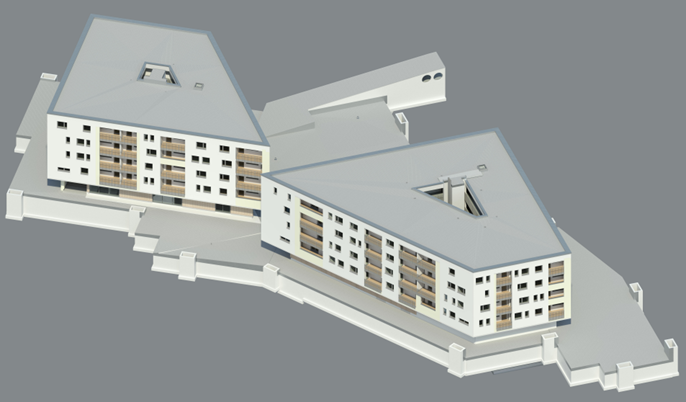

O projeto completo engloba um espaço de aproximadamente 40 000 m3, que está dividido em duas secções de cálculo: casa A e casa B.

Outros dados sobre os modelos estruturais:

Casa A:
Materiais: 11 | Superfícies: 362 | Secções: 7 | Barras: 75 | Peso da estrutura: aprox. 10 milhões de toneladas

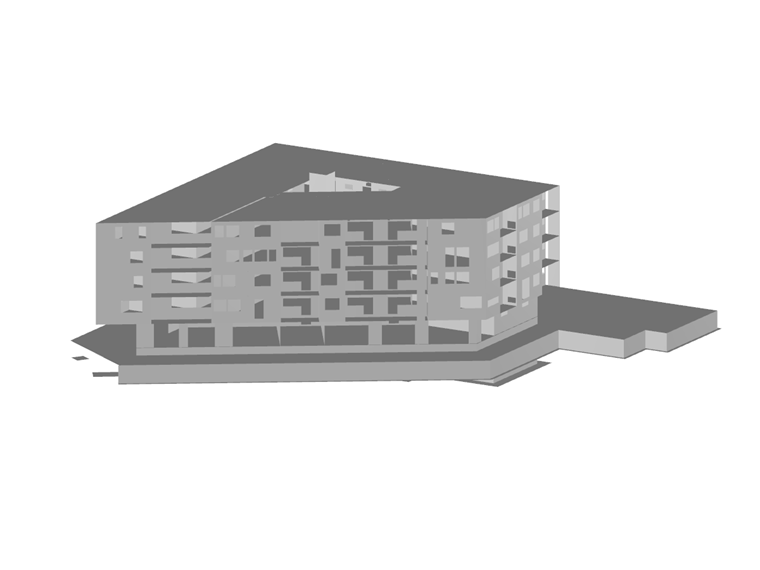

Casa B:
Materiais: 21 | Superfícies: 419 | Secções: 14 | Barras: 72 | Peso da estrutura: aprox. 11 milhões de toneladas | Comprimento: 56,5 m | Largura: 54,5 m | Altura: 22,5 m
Planeamento estrutural Análise estrutural, planeamento final e de detalhes
AGA-Bau-Planungs GmbH
Kufstein, Áustria
www.agabau.at

BIM Consulting
b.i.m.m GmbH
Áustria, Países Baixos, Alemanha
www.bimm.eu
Arquitetura Planeamento de aprovação
riccione Architekten
Innsbruck, Áustria
www.riccione.at
Cliente TIROLER FRIEDENSWERK
Rum (perto de Innsbruck), Áustria
www.friedentirol.at
Montagem Immi Ceramica
Via Rruga Brigada VII
Tirana, Albânia
www.immiceramica.al


Especificações do projeto

Dados do modelo

Número de nós 2310
Número de linhas 2983
Número de barras 72
Número de superfícies 419
Número de casos de carga 13
Número de combinações de resultados 15
Peso total 11075,720 t
Dimensões (métricas) 56,538 x 54,534 x 22,500 m
Dimensões (imperial) 185.49 x 178.92 x 73.82 feet
Versão do programa 4.10.07
