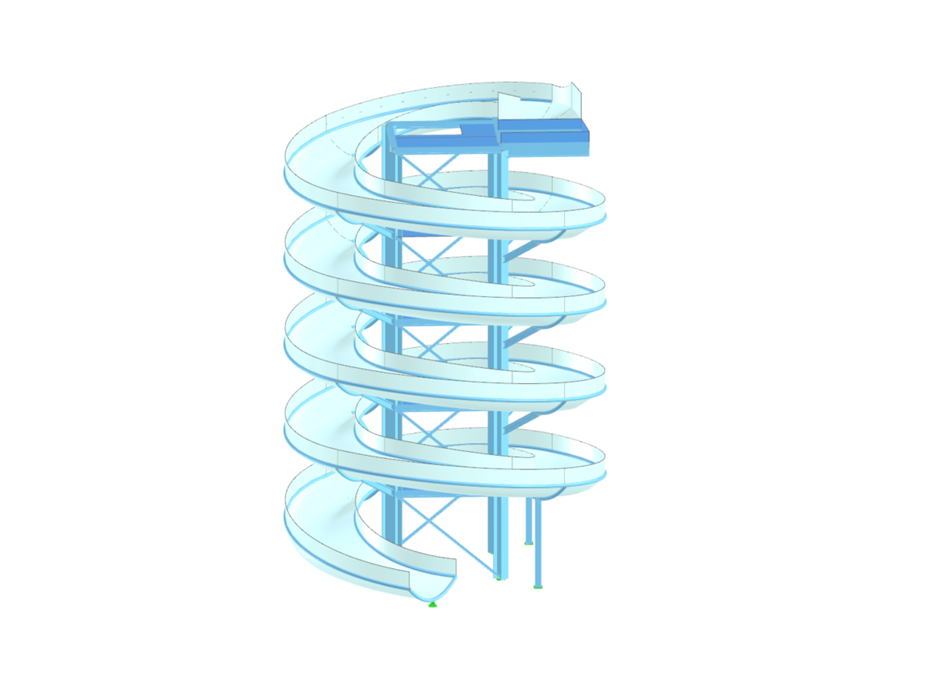

Este escorrega foi modelado inteiramente no RFEM utilizando arcos, splines e muito mais. Modelos NURBS e Quadrângulo e mostra quais estruturas complexas podem ser modeladas facilmente no RFEM
Esquerda
| Número de nós | 175 |
| Número de linhas | 288 |
| Número de barras | 141 |
| Número de superfícies | 71 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 1 |
| Número de combinações de resultados | 0 |
| Peso total | 42,630 t |
| Dimensões (métricas) | 9,065 x 13,800 x 9,039 m |
| Dimensões (imperial) | 29.74 x 45.28 x 29.66 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
