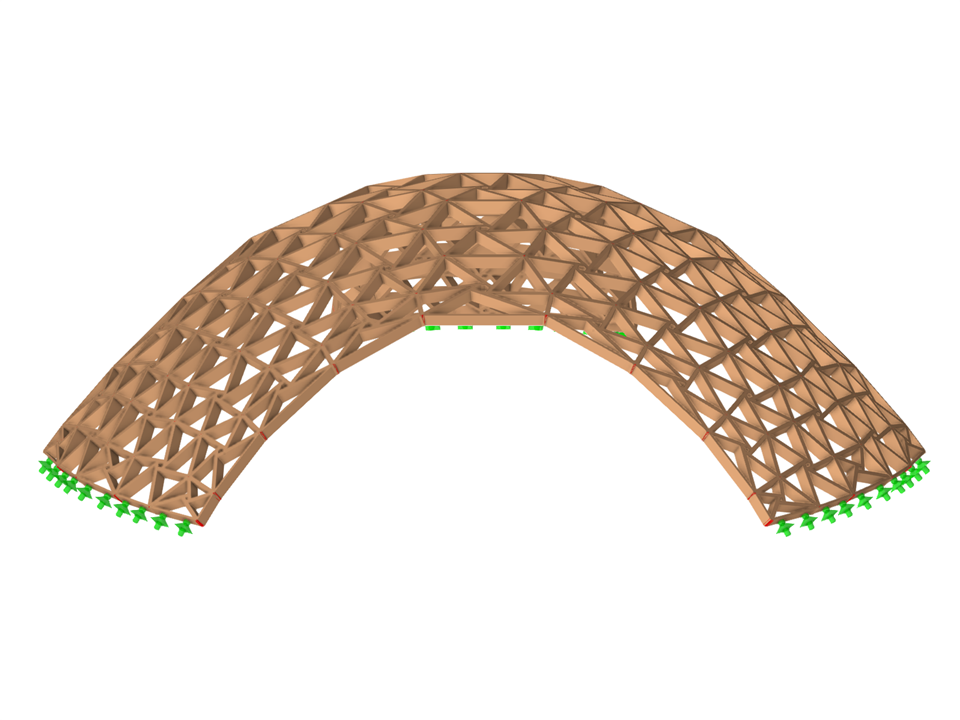

Modelo RFEM do demonstrador da Moritzplatz | © Digital Timber Construction DTC, TH Augsburg, Alemanha
Casca de grelha em madeira
Número de nós | 1509 |
Número de linhas | 981 |
Número de barras | 981 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 5,178 t |
Dimensões (métricas) | 13,295 x 4,345 x 14,681 m |
Dimensões (imperial) | 43.62 x 14.26 x 48.17 feet |
No RFEM, estão disponíveis painéis de tiras de madeira orientadas (OSB) para os EUA e o Canadá. Os parâmetros do material são tomados do "manual de especificações de dimensionamento de painéis".
Com o tipo de espessura "Painel de viga", é possível modelar elementos de painel de madeira no espaço 3D. Basta definir a geometria da superfície e os elementos de painel de madeira são gerados através de uma estrutura barra-superfície interna que inclui a simulação da flexibilidade da ligação. O tipo de espessura Placa de viga é definido utilizando o módulo Superfícies multicamadas.
Um "painel de viga" oferece as seguintes vantagens:
- Possibilidade de revestimento de um e dos dois lados
- Cálculo automático de um acoplamento semi-rígido
- Revestimento em painéis de madeira
- Revestimento grampeado
- Revestimento definido pelo utilizador
- Representação como um objeto 3D geométrico completo (pórtico, travessa, pilar, chapa, grampos), incluindo excentricidade
- Consideração de aberturas através de células de superfície
- Dimensionamento dos elementos estruturais utilizando o módulo Dimensionamento de madeira
- Independentemente do material (por exemplo, paredes de gesso com perfis formados a frio e placas de fibra de gesso como revestimento)
Os seguintes fabricantes de madeira laminada cruzada estão atualmente disponíveis na biblioteca de composições:
- Binderholz (EUA)
- KLH (EUA, CAN)
- Kalesnikoff (EUA, CAN)
- Nordic Structures (EUA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Composições listadas na edição 32 da Lignatec "Madeira laminada cruzada de origem suíça"
Ao carregar uma composição da biblioteca de composições, todos os parâmetros relevantes são adotados automaticamente. Estamos continuamente a ampliar esta base dados para si.
Gostaria de calcular vigas curvadas (por exemplo, de madeira laminada colada)? Para isso, estão disponíveis várias distribuições de secções de barras:
- Curvado
- Viga de cobertura de duas águas com altura constante
- Viga de cobertura de duas águas com altura variável
- Vigas em ventre de peixe | Parabólica
