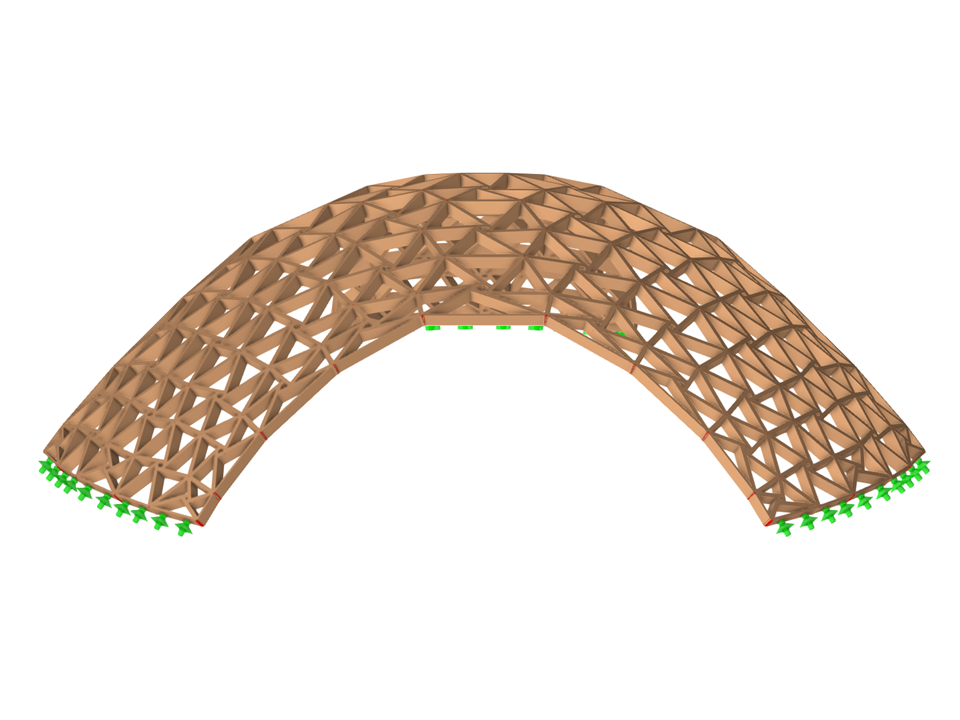

Modelo en RFEM del demostrador de Moritzplatz | © Digital Timber Construction DTC, TH Augsburg
Enrejado de madera
Número de nudos | 1509 |
Número de líneas | 981 |
Número de barras | 981 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 5.178 t |
Dimensiones (métricas) | 13,295 x 4,345 x 14,681 m |
Dimensiones (imperiales) | 43.62 x 14.26 x 48.17 feet |
![KB 001825 | Servicio web y API para análisis de fases de construcción](/es/webimage/043728/3590317/pic_01-en.png?mw=512&hash=9652f38462e139ce7f4d8252eec22adc0c61c803)
![Viga de madera](/es/webimage/040675/3517395/1_MODEL.png?mw=512&hash=1b2b98d7f5da3b1e31bac986826dfc11fa287bb9)
![KB 001759 | Consideración de efectos de segundo orden en RFEM 6 y RSTAB 9](/es/webimage/034042/3471641/Analisis_segundo_orden_RFEM6.png?mw=512&hash=d6c83a135a4adbd701234f90dbaba801e22f912b)
![Definición de soporte de diseño de madera | NDS](/es/webimage/033012/3350548/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
![Característica 002824 | Material OSB para Estados Unidos y Canadá](/es/webimage/050460/3889342/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
En RFEM, el material de tableros de virutas orientadas (OSB) está disponible para Estados Unidos y Canadá. Los parámetros del material se toman del "Manual de especificaciones de diseño de paneles".
![Característica 002792 | Elemento de panel de madera](/es/webimage/048109/3767848/2024-03-14_13-56-20.png?mw=512&hash=c2c60498cb42f6ae62fb1ccfea4928bacda0d865)
Usando el tipo de espesor Panel de vigas, puede modelar elementos de paneles de madera en un espacio tridimensional. Simplemente especifique la geometría de la superficie, y los elementos del panel de madera se generarán utilizando una construcción interna de barra-superficie, incluyendo la simulación de la flexibilidad de la conexión. El tipo de espesor de la Placa de la viga se define utilizando el complemento Superficies multicapa.
Un "panel de vigas" le proporciona las siguientes ventajas:
- Es posible el revestimiento en una cara y en ambas caras
- Cálculo automático de un acoplamiento semirrígido
- Revestimiento de madera
- Revestimiento grapado
- Revestimiento definido por el usuario
- Representación como un objeto geométrico completo en 3D (pórtico, traviesa, pilar, chapa, grapas), incluyendo la excentricidad
- Consideración de huecos mediante celdas de superficie
- Cálculo de los elementos estructurales utilizando el complemento Cálculo de madera
- Independiente del material (por ejemplo, paneles de yeso con secciones conformadas en frío y paneles de fibra de yeso como revestimiento)
![Característica 002615 | Superestructuras de madera contralaminada \n para Estados Unidos, Canadá y Suiza](/es/webimage/040956/3625029/MicrosoftTeams-image_(3).png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
En la biblioteca de estructuras de capas, están disponibles los siguientes fabricantes de madera contralaminada:
- Binderholz (EE. UU.)
- KLH (Estados Unidos, Canadá)
- Calle buck (Estados Unidos, Canadá)
- Nordic Structures (Estados Unidos, Canadá)
- Madera maciza de Mercer
- SmartLam
- Sterling Structural
- Superestructuras incluidas en la edición 32 de Lignatec "Crosslaminated Timber of Swiss Production"
Al importar una estructura de la biblioteca de estructuras de capas, todos los parámetros relevantes se adoptan automáticamente. La biblioteca se está actualizando constantemente.
![Característica 002668 | Distribuciones de secciones curvas](/es/webimage/043950/3680682/Distribucion_de_seccion_curvada.png?mw=512&hash=3afd1d2cc9064baf80f843bc7b19fa41186a8613)
¿Le gustaría calcular vigas curvadas (por ejemplo, de madera laminada encolada)? Para este propósito, puede usar varias distribuciones de sección para barras:
- Curvada
- Viga arqueada a dos aguas con altura constante
- Viga arqueada a dos aguas con altura variable
- Viga de vientre de pez | Parabólica
