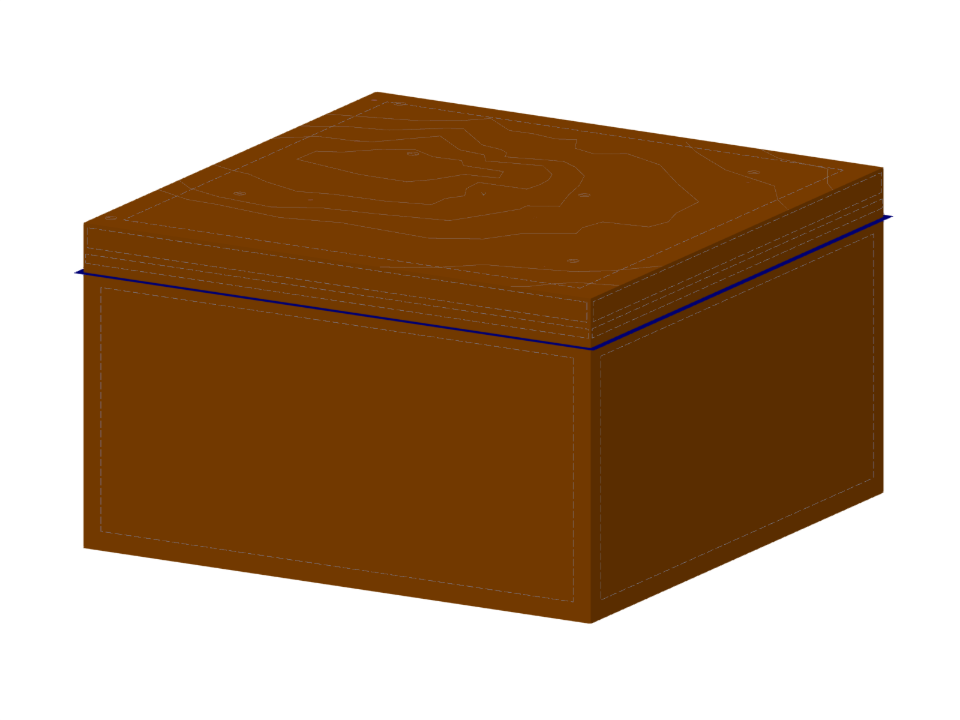

Toras de perfuração de solos colocadas com base numa camada de fundo e um solo sólido gerado a partir dos perfis
Maciço de solo
Número de nós | 20 |
Número de linhas | 32 |
Número de barras | 0 |
Número de superfícies | 17 |
Número de sólidos | 3 |
Número de casos de carga | 2 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 59840,000 t |
Dimensões (métricas) | 41,000 x 23,100 x 41,000 m |
Dimensões (imperial) | 134.51 x 75.79 x 134.51 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
