Ponte de betão pós-tensionada para análise de elementos finitos para determinar a resistência e o comportamento da ponte sob diferentes condições de carga.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rf6).

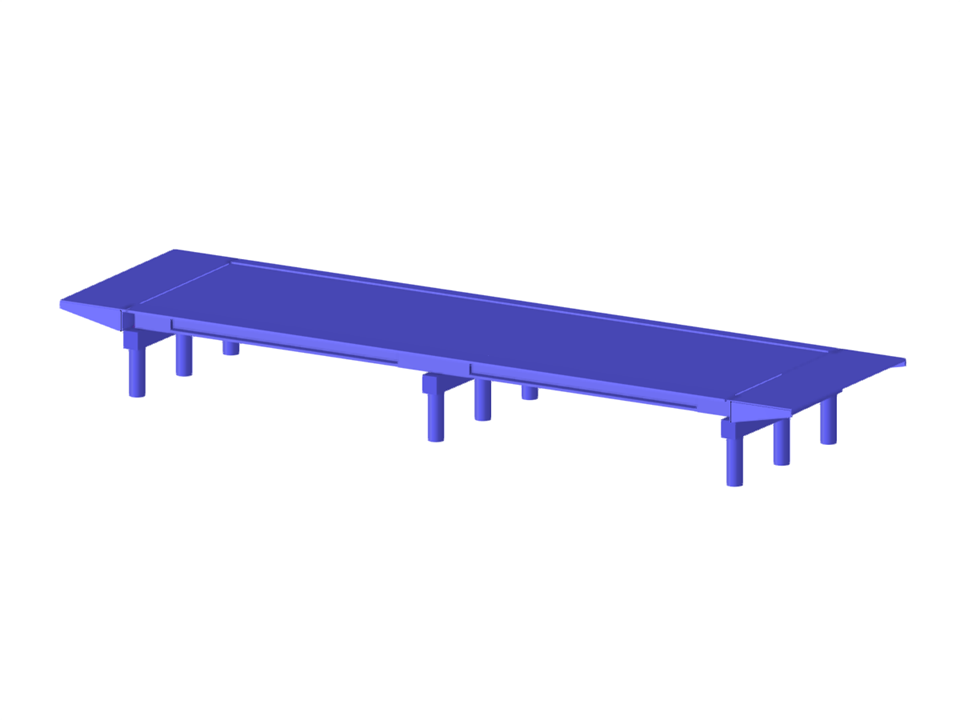

Ponte de betão pós-tensionada
Parâmetros de bloco editáveis dinamicamente | |
Número de nós | 204 |
Número de linhas | 213 |
Número de barras | 86 |
Número de superfícies | 46 |
Número de sólidos | 0 |
Número de casos de carga | 18 |
Número de combinações de cargas | 21 |
Número de combinações de resultados | 3 |
Peso total | 1468,566 t |
Dimensões (métricas) | 61,200 x 6,650 x 16,500 m |
Dimensões (imperial) | 200.79 x 21.82 x 54.13 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
