Постнапряженный железобетонный мост для расчета по МКЭ с целью определения прочности и поведения моста при различных условиях нагружения.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rf6).

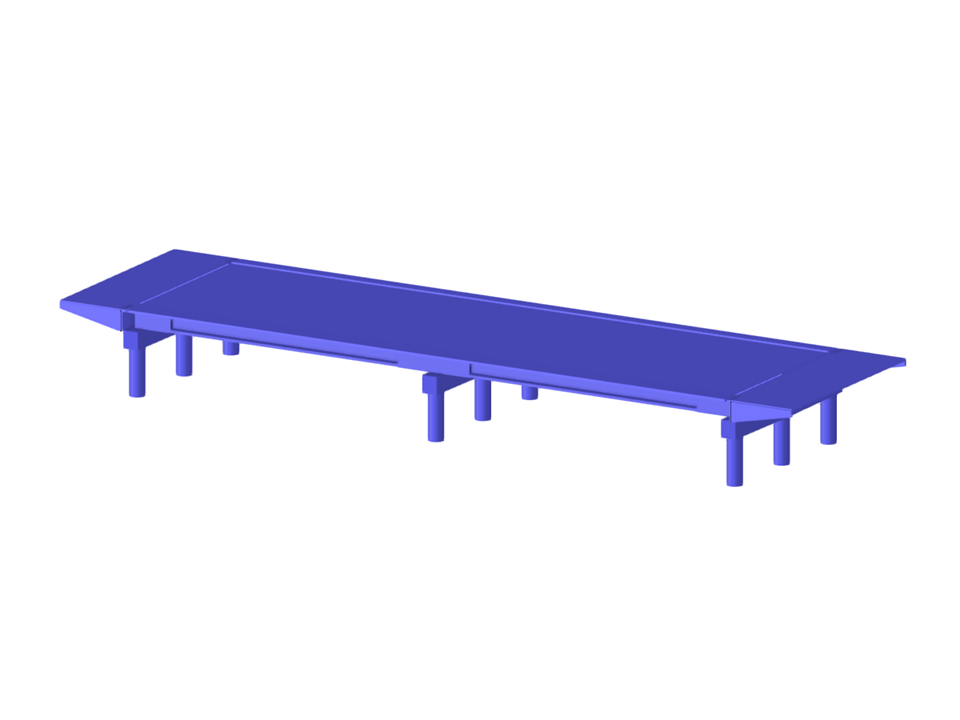

Пост-напряженный железобетонный мост
Параметры блока можно редактировать динамически | |
Количество узлов | 204 |
Количество линий | 213 |
Количество стержней | 86 |
Количество поверхностей | 46 |
Количество тел | 0 |
Количество загружений | 18 |
Количество сочетаний нагрузок | 21 |
Количество расчетных сочетаний | 3 |
Общий вес | 1468,566 t |
Размеры (метрические) | 61,200 x 6,650 x 16,500 m |
Размеры (имперские) | 200.79 x 21.82 x 54.13 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
