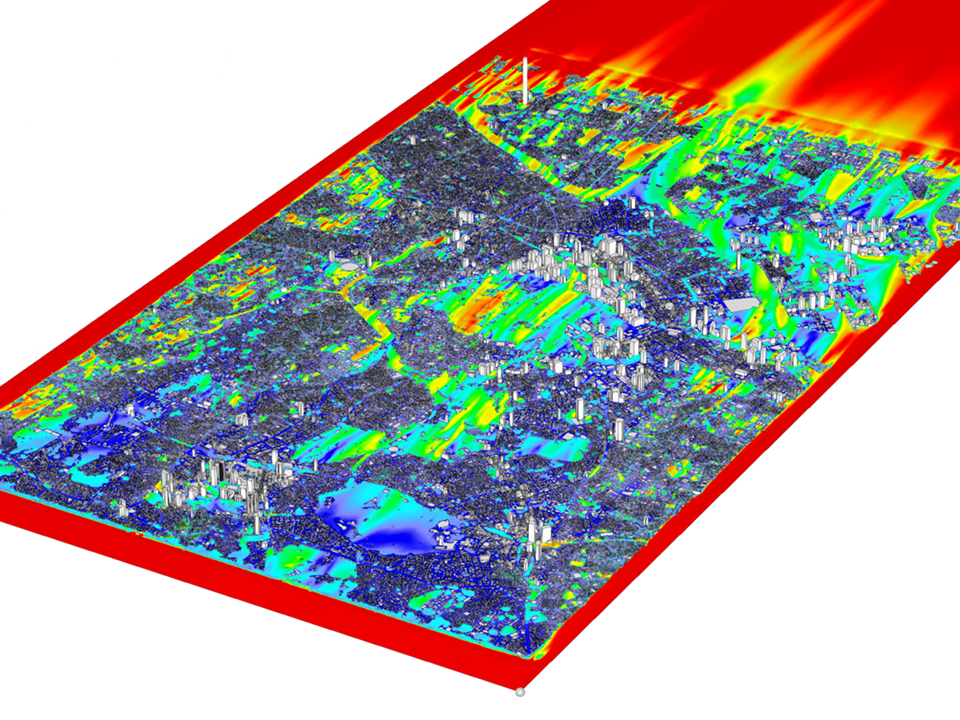

Este é o modelo RWIND para a cidade de Tóquio, que se caracteriza pela simplicidade das formas dos edifícios.
Cidade de Tóquio – Modelo simplificado do edifício
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
![KB 001870 | Análise estática com cargas de vento a partir de pressões medidas experimentalmente com o RWIND 2 e o RFEM 6](/pt/webimage/046682/3668998/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![KB 001871 | Métodos de interpolação para pressões medidas experimentalmente no RWIND 2](/pt/webimage/046719/3671135/05-en.png?mw=512&hash=b8c85e6996e48fffa186f5f01385ba17a2ac1f36)
![Figura 1: Modelo de exemplo de validação](/pt/webimage/046033/3651680/006.jpg?mw=512&hash=024c9db11178358cdab5075631e47165e2e4f513)
![Figura 01: O efeito da direção do vento](/pt/webimage/044683/3627810/005.jpg?mw=512&hash=030e1c50257d7fa96f0e7ffc96c49be2668cfd9f)
![Função 002746 | Aplicação de cargas de vento a partir de valores de pressão determinados experimentalmente](/pt/webimage/047175/3688544/47175.png?mw=512&hash=92558eee30ca35a36317ae0c81415eb079ba4e72)
Se tiver pressões de superfície determinadas experimentalmente disponíveis para um modelo, pode aplicá-las a um modelo estrutural no RFEM 6, processá-las no RWIND 2 e utilizá-las como cargas de vento para a análise estrutural no RFEM 6.
Pode descobrir como aplicar os valores determinados experimentalmente neste artigo da base de dados de conhecimento: Análise estática com cargas de vento a partir de pressões medidas experimentalmente com o RWIND 2 e o RFEM 6
![Função 002649 | Apresentação de resultados do RWIND diretamente no RFEM 6](/pt/webimage/043004/3572831/2023-08-15-07-12-55.png?mw=512&hash=0b716b063ad4126a4590e42d13a7a1974c015cac)
Os resultados do RWIND podem ser apresentados diretamente no programa principal. No Navegador – Resultados, selecione o tipo de resultado "Análise de simulação de vento" a partir da lista acima.
Atualmente, estão disponíveis os seguintes resultados referentes à malha de cálculo do RWIND:
- Pressão de superfície
- Coeficiente Cp da superfície
- Distância da parede y+ (fluxo estacionário)
![Função 002554 | Editor para o controlo de refinamento de malha](/pt/webimage/035416/3483380/002554_EN.png?mw=512&hash=3b9d8ef5ff241afc80ae46813d9766fd0c8a8ffe)
Já conhece o editor para controlar os refinamentos de malha? Vai ser muito útil no seu trabalho! Porquê? É fácil. Porque oferece as seguintes opções:
- Visualização gráfica de áreas com refinamentos de malha
- Refinamento de malha de zonas
- Desativação do refinamento de malha de sólidos 3D padrão com transversão nos correspondentes refinamentos de malha 3D manuais.
Estas opções ajudam-no a formular uma regra adequada para gerar a malha do modelo completo, mesmo para modelos com dimensões incomuns. Utilize o editor para definir com eficácia pequenos detalhes do modelo em grandes edifícios ou áreas da malha detalhadas a jusante do modelo. Vai ficar surpreendido!
![Vetores de velocidade dos fluxos de vento no modelo da Torre Eiffel no RWIND](/pt/webimage/024135/3148523/Velocity_Vectors_of_the_Wind_Flows_on_the_Model_of_the_Eiffel_Tower.png?mw=512&hash=5c0006c3522236791ce7c9f80b5cc5ab2cfba66f)
O RWIND Basic utiliza um modelo CFD (Computational Fluid Dynamics) numérico para simular o fluxo de ar em torno dos objetos com a ajuda de um túnel de vento digital. O processo de simulação utiliza o resultado do fluxo em torno do modelo para determinar as cargas de vento específicas que atuam nas superfícies estruturais modeladas.
Uma malha de volumes 3D é responsável pela simulação em si. Para isso, o RWIND Basic gera automaticamente uma malha com base em parâmetros de controlo definidos livremente. Para o cálculo dos fluxos de vento, o RWIND Basic oferece um solucionador estacionário, enquanto o RWIND Pro oferece um solucionador transitório para fluxos turbulentos incompressíveis. As pressões de superfície obtidas a partir dos resultados do fluxo são extrapoladas para o modelo para cada intervalo de tempo.
