Il s'agit du modèle RWIND pour la ville de Tokyo, qui est considéré la simplicité dans les formes de bâtiment.

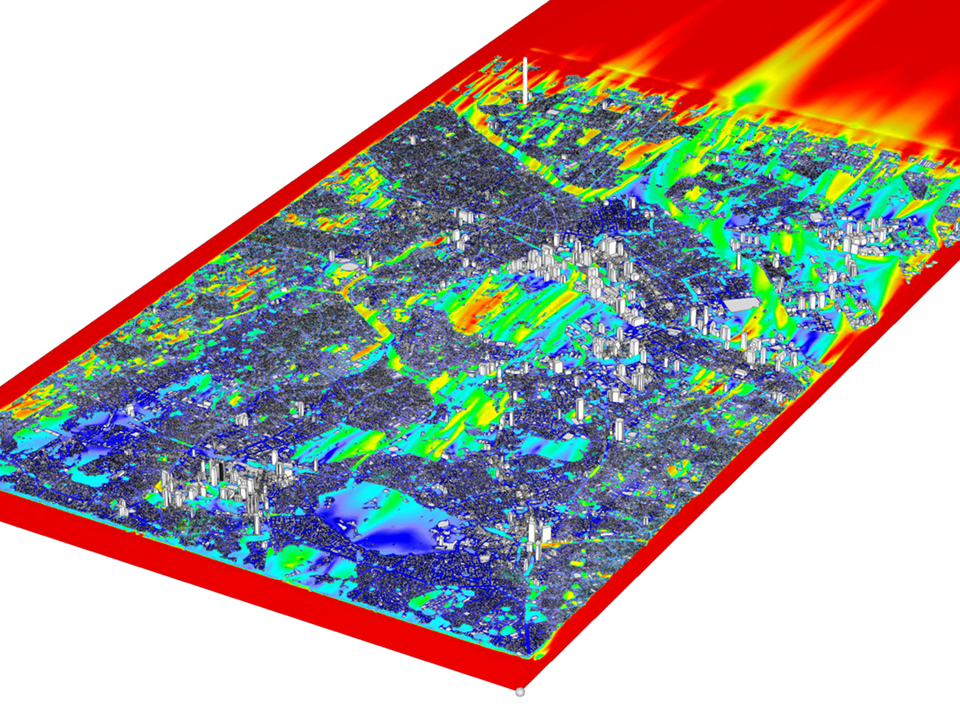

Ville de Tokyo – Modèle de bâtiment simplifié
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Si des pressions surfaciques déterminées expérimentalement sont disponibles pour un modèle, vous pouvez les appliquer pour un modèle structurel dans RFEM 6, les traiter dans RWIND 2 et les utiliser en tant que charge de vent pour une analyse statique dans RFEM 6.
Cet article de notre base de connaissance décrit comment appliquer les valeurs déterminées à titre expérimental : Analyse statique avec des charges de vent issues de pressions mesurées expérimentalement avec RWIND 2 et RFEM 6
Les résultats de RWIND peuvent être affichés directement dans le logiciel principal. Dans le « Navigateur - Résultats », sélectionnez le type de résultat « Analyse de simulation des flux de vent » dans la liste ci-dessus.
Les résultats suivants, relatifs au maillage de calcul RWIND, sont actuellement disponibles :
- Pression surfacique
- Coefficient de surface cp
- Distance à la paroi y+ (flux stationnaire).
Connaissez-vous déjà l'éditeur permettant de contrôler les raffinements de maillage ? Il vous sera d'une grande aide pour votre travail ! Pourquoi ? C'est simple, il vous offre les options suivantes :
- Visualisation graphique des zones avec des raffinements de maillage
- Raffinement de maillage des zones
- Désactivation du raffinement de maillage 3D standard avec transversion dans les raffinements de maillage 3D manuels correspondants.
Ces options vous aident à formuler une règle appropriée pour le maillage de l'ensemble du modèle, même pour les modèles dont les dimensions sont inhabituelles. Utilisez l'éditeur pour définir efficacement les petits détails du modèle sur les grands bâtiments ou les zones de maillage détaillées dans la zone de revêtement du modèle. Vous n'en reviendrez pas !
RWIND Basic utilise un modèle numérique CFD (Computational Fluid Dynamics) pour simuler les flux de vent autour de vos objets à l'aide d'une soufflerie numérique. Le processus de simulation détermine les charges de vent spécifiques agissant sur les surfaces de votre modèle à partir du résultat du flux autour du modèle.
Un maillage volumique 3D est responsable de la simulation elle-même. Pour ce faire, RWIND Basic génère un maillage automatique à partir de paramètres de contrôle librement définissables. Pour le calcul des flux de vent, RWIND Basic vous fournit un solveur stationnaire et RWIND Pro fournit un solveur transitoire pour les flux turbulents incompressibles. Les pressions surfaciques obtenues à partir des résultats d'écoulement sont extrapolées sur le modèle à chaque plage horaire.
