Faça aqui o download do modelo de um apoio articulado e abra-o com o programa de elementos finitos RFEM.
Este modelo foi utilizado no seminário web gratuito "Análise de tensões de superfícies e barras no RFEM 6 e RSTAB 9" de 12 de julho de 2022 (em alemão, a 14 de julho de 2022 em inglês).
Modelo utilizado em
- Análise de tensões de superfícies e barras no RFEM 6 e RSTAB 9
- Análise de tensões de superfícies e barras no RFEM 6 e RSTAB 9
- Análise de tensões de superfícies e barras no RFEM 6 e RSTAB 9
- Software de cálculo estrutural para estruturas em alumínio | RFEM 6 e RSTAB 9 da Dlubal Software
- Software para o dimensionamento de estruturas de madeira | RFEM 6 e RSTAB 9 da Dlubal Software

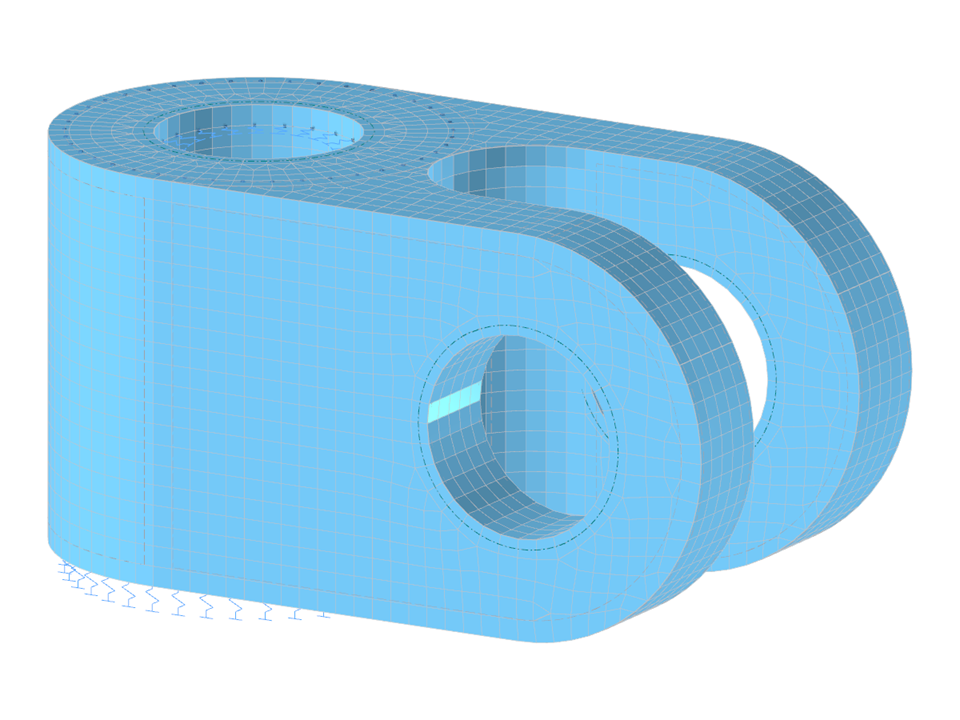

Apoio articulado
| Número de nós | 36 |
| Número de linhas | 55 |
| Número de barras | 0 |
| Número de superfícies | 21 |
| Número de sólidos | 1 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 0 |
| Peso total | 0,001 t |
| Dimensões (métricas) | 0,080 x 0,040 x 0,040 m |
| Dimensões (imperial) | 0.26 x 0.13 x 0.13 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
