Modelo utilizado em

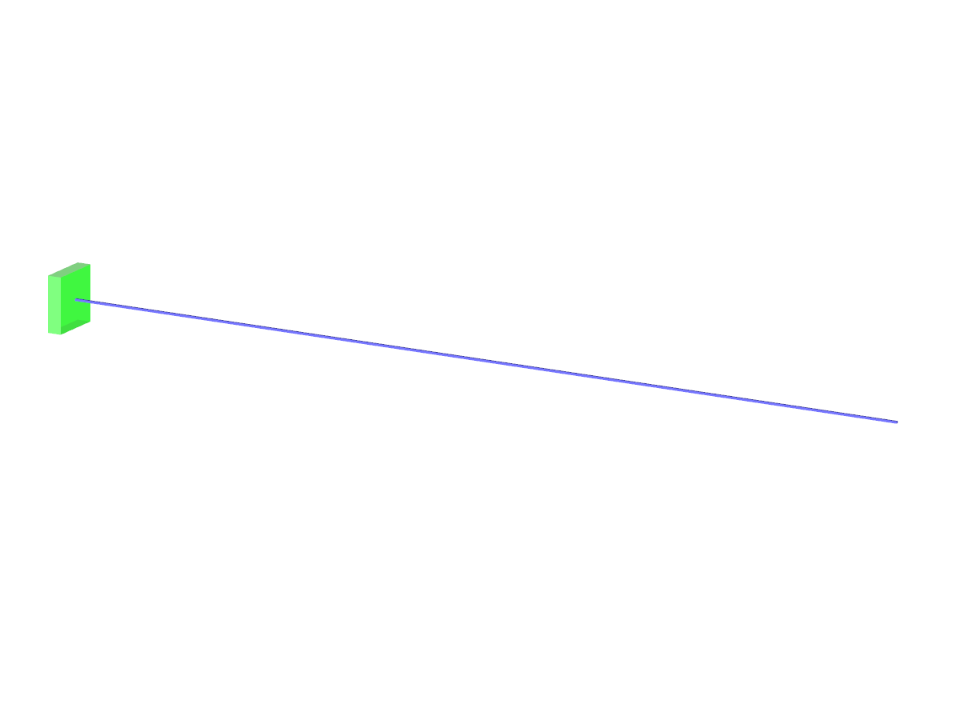

Exemplo de verificação 0020 | 2
Número de nós | 4 |
Número de linhas | 4 |
Número de barras | 0 |
Número de superfícies | 1 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Dimensões (métricas) | 2,000 x 0,000 x 0,005 m |
Dimensões (imperial) | 6.56 x 0 x 0.02 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
