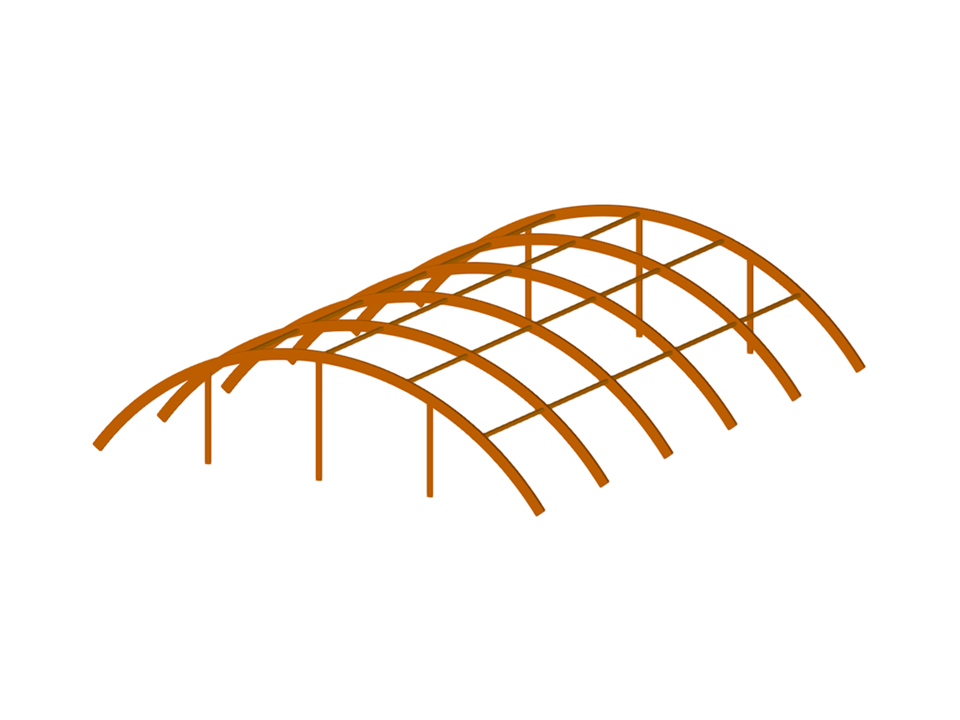

Pavilhão arqueado de madeira
Número de nós | 54 |
Número de linhas | 81 |
Número de barras | 81 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 3 |
Número de combinações de cargas | 2 |
Número de combinações de resultados | 0 |
Peso total | 4,691 t |
Dimensões (métricas) | 20,000 x 5,000 x 25,000 m |
Dimensões (imperial) | 65.62 x 16.4 x 82.02 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
![Definição de apoios de cálculo de madeira | NDS](/pt/webimage/033012/3350548/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
![Viga em cunha de madeira](/pt/webimage/026239/3296160/1._The_Model.png?mw=512&hash=c10083e9da24ade1636f3a73bae2c6b1bef125b0)
![Rigidez de parede de painel de madeira](/pt/webimage/049956/3836215/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
![KB 001848 | Dimensionamento de pilares de madeira de acordo com a norma NDS 2018 no RFEM 6](/pt/webimage/040983/3525158/Timber_Column_for_KB_1848.png?mw=512&hash=8767c3300658d77c253bb7ff632327937a04dd95)
![Função 002615 | Composições de madeira laminada cruzada para EUA, Canadá e Suíça](/pt/webimage/040956/3625029/MicrosoftTeams-image_(3).png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Os seguintes fabricantes de madeira laminada cruzada estão atualmente disponíveis na biblioteca de composições:
- Binderholz (EUA)
- KLH (EUA, CAN)
- Kalesnikoff (EUA, CAN)
- Nordic Structures (EUA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Composições listadas na edição 32 da Lignatec "Madeira laminada cruzada de origem suíça"
Ao carregar uma composição da biblioteca de composições, todos os parâmetros relevantes são adotados automaticamente. Estamos continuamente a ampliar esta base dados para si.
![Função 002633 | Elementos de reforço em compressão transversal para apoios de cálculo](/pt/webimage/041369/3589958/en_us_img.png?mw=512&hash=9fcc50f3b64f46da748c76cc28b27d160e88921d)
Sabia que? Nos apoios de cálculo, é possível definir parafusos totalmente roscados como elementos de reforço para compressão transversal na verificação "Compressão perpendicular à direção das fibras". Neste caso, os parafusos são submetidos a uma análise pushover e de encurvadura.
Além disso, a resistência à compressão transversal é verificada no plano da ponta do parafuso. O ângulo de dispersão da carga pode ser considerado linearmente abaixo de 45° ou não linearmente (de acordo com Bejtka I., Verstärkung von Bauteilen aus Holz mit Vollgewindeschrauben, Universität Karlsruhe (TH), 2005).
![Função 002606 | Dimensionamento de barras de madeira laminada folheada (LVL) segundo a EN 1995-1-1](/pt/webimage/040953/3523780/FSH.png?mw=512&hash=4b93111c74d74c6486e65b6aced8d59542e75cf0)
No RFEM e no RSTAB, pode dimensionar barras com o tipo de material "Madeira laminada folheada". Para isso, estão disponíveis os seguintes fabricantes:
- Pollmeier (Baubuche)
- Metsä (Kerto LVL)
- STEICO
- Stora Enso
Na configuração do estado limite último, pode considerar coeficientes de resistência para aumentar as resistências. Os coeficientes de redução das resistências são automaticamente considerados independentemente disso. Experimente!
Ir para o vídeo explicativo![Função 002582 | Secções resultantes em superfícies no dimensionamento de madeira](/pt/webimage/039290/3487482/002582_EN.png?mw=512&hash=325eba464f73eb2cae085b7b5e25f120f67d8fdd)
As secções resultantes podem ser avaliadas graficamente para o dimensionamento de superfícies de madeira. Isto pode ser feito no gráfico do RFEM e, por outro lado, na janela do histórico de resultados. As secções podem ser colocadas em qualquer ponto para os resultados do dimensionamento serem avaliados em detalhe.
