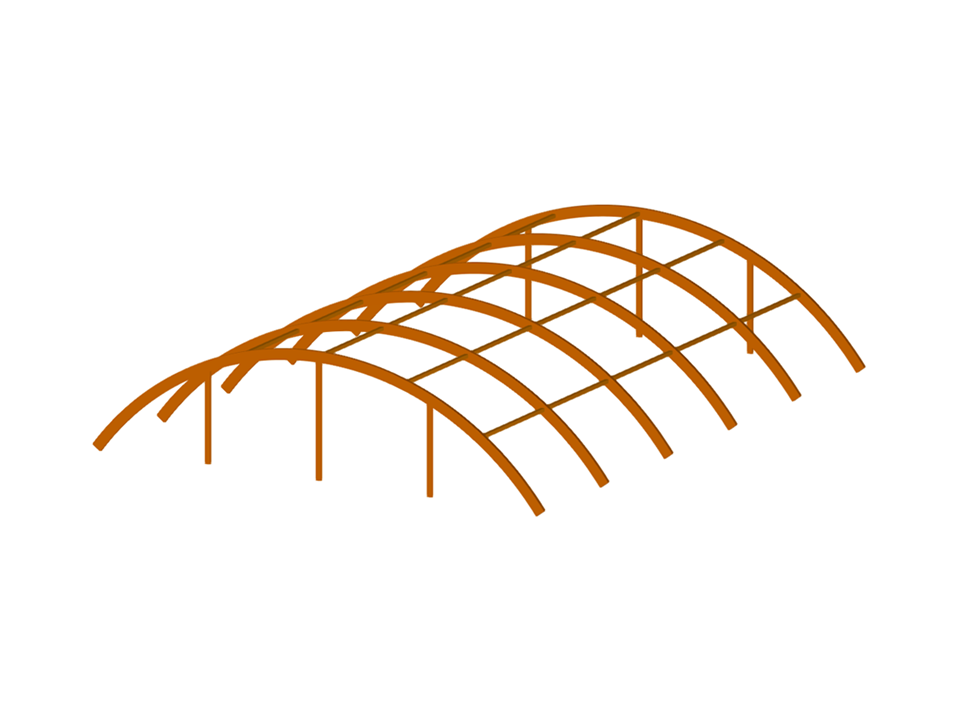

Oblouková hala ze dřeva
Počet uzlů | 54 |
Počet linií | 81 |
Počet prutů | 81 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 3 |
Počet kombinací zatížení | 2 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 4,691 t |
Rozměry (metrické) | 20,000 x 5,000 x 25,000 m |
Rozměry (imperiální) | 65.62 x 16.4 x 82.02 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
