Entrada através de comprimento total (L ), comprimento de vão central (L1 ), altura total (H) e altura dos vãos exteriores (H1 )
Total
Esta página tem 0 classificações de utilizadores.
| 5 estrelas | ||
| 4 estrelas | ||
| 3 estrelas | ||
| 2 estrelas | ||
| 1 estrela |

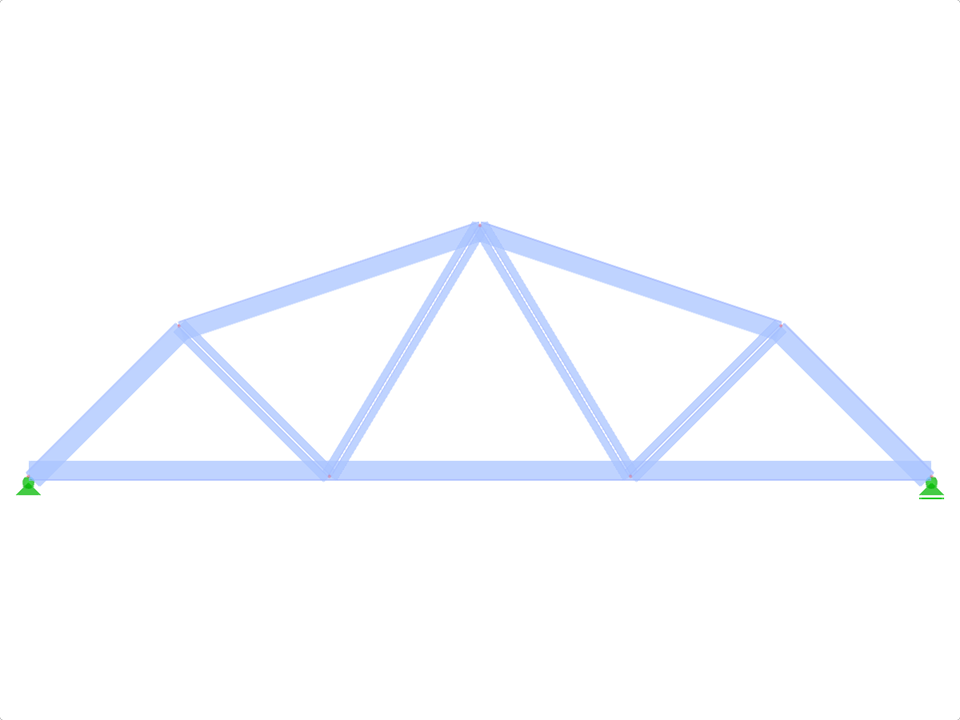

FT500 | treliça de duas águas
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 7 |
| Número de linhas | 11 |
| Número de barras | 11 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,907 t |
| Dimensões (métricas) | 9,000 x 2,500 x 0,000 m |
| Dimensões (imperial) | 29.53 x 8.2 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
