O tipo de barra "Viga resultante" no RFEM 5 permite determinar facilmente as somas de carga de pisos individuais. Para fazer isso, modele uma barra no piso relevante ou em todos os pisos e, em seguida, especifique as paredes relevantes como objetos inclusivos nos parâmetros da viga resultante. O RFEM integra então as forças internas da superfície nas forças internas da barra.
Modelo utilizado em

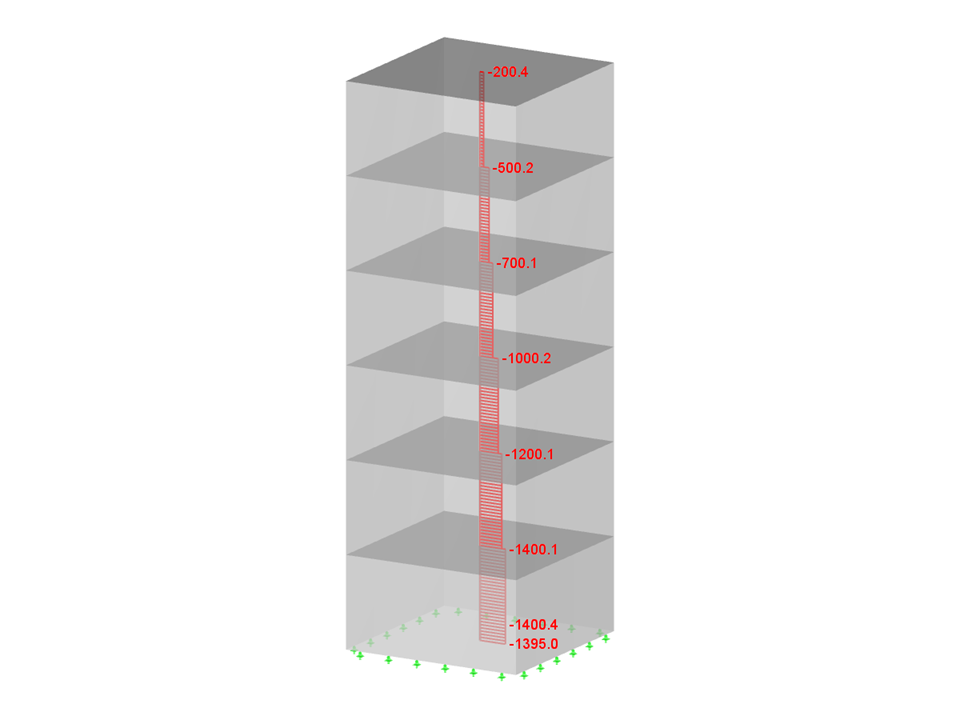

Edifício de betão de vários andares com viga resultante
| Número de nós | 35 |
| Número de linhas | 58 |
| Número de barras | 6 |
| Número de superfícies | 30 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 1350,750 t |
| Dimensões (métricas) | 10,000 x 30,000 x 10,000 m |
| Dimensões (imperial) | 32.81 x 98.43 x 32.81 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
