Il tipo di asta "Risultato trave" in RFEM 5 consente di determinare facilmente le somme dei carichi dei singoli piani. Per fare ciò, modellare un'asta nel pavimento pertinente o in tutti i piani, quindi specificare le pareti pertinenti come oggetti inclusivi nei parametri della trave risultante. RFEM integra quindi le forze interne della superficie nelle forze interne dell'asta.
Modello utilizzato in

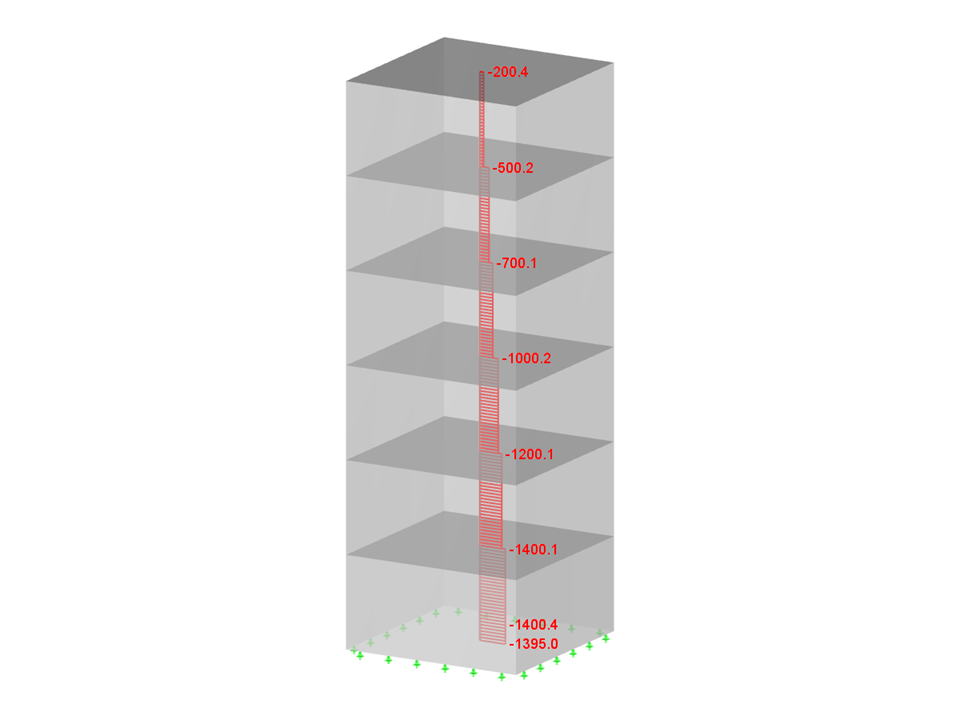

Edificio in calcestruzzo multipiano con trave risultante
| Numero di nodi | 35 |
| Numero di linee | 58 |
| Numero di aste | 6 |
| Numero di superfici | 30 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1350,750 t |
| Dimensioni (metriche) | 10.000 x 30.000 x 10.000 m |
| Dimensioni (imperiali) | 32.81 x 98.43 x 32.81 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
