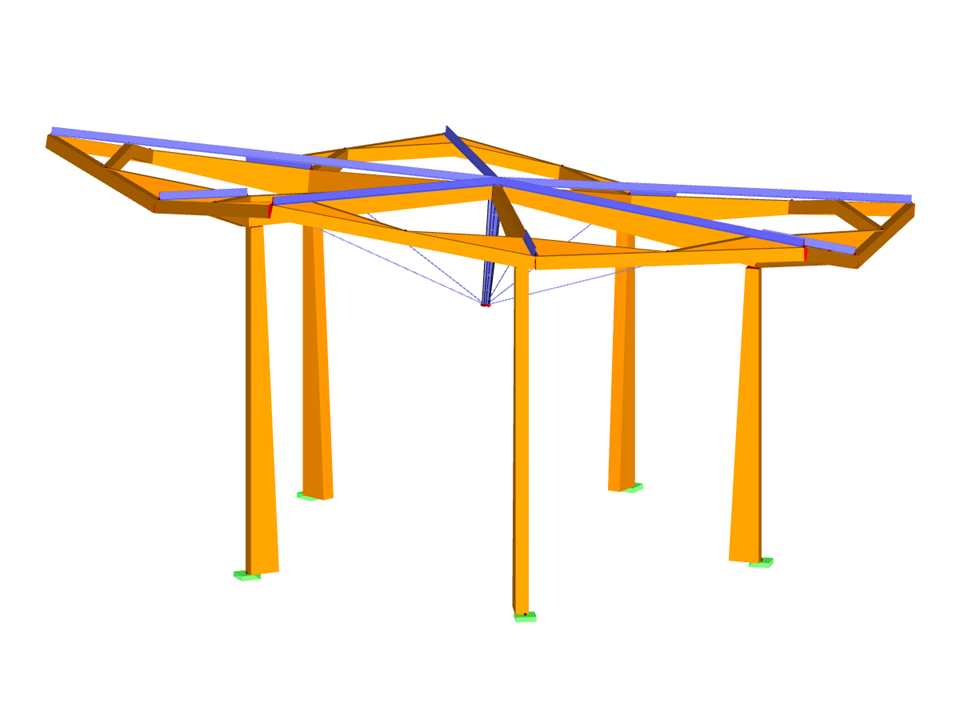

O modelo mostra uma estrutura híbrida inovadora de madeira e aço no Centro de Visitantes em Yang Xing, China. A execução combina materiais tradicionais com elementos modernos, como madeira laminada colada na cobertura. O planeamento foi realizado pela Jing Kong & Associates Consulting Structural Engineers Inc. Aqui, a integração precisa dos materiais encontra soluções de design exigentes e fornece informações valiosas sobre o projeto internacional.
5 estrelas | ||
4 estrelas | ||
3 estrelas | ||
2 estrelas | ||
1 estrela |
Estrutura híbrida do centro de visitantes Yang Xing
Número de nós | 82 |
Número de linhas | 130 |
Número de barras | 70 |
Número de superfícies | 5 |
Número de casos de carga | 7 |
Número de combinações de cargas | 8 |
Número de combinações de resultados | 1 |
Peso total | 7,454 t |
Dimensões (métricas) | 17,200 x 16,368 x 9,260 m |
Dimensões (imperial) | 56.43 x 53.7 x 30.38 feet |
Versão do programa | 5.25.01 |
