Информационный центр в Ян Син, Китай
Расчет конструкций:
Расчет конструкций:
Jing Kong & Associates Consulting Structural Engineers Inc.
jka20.ca

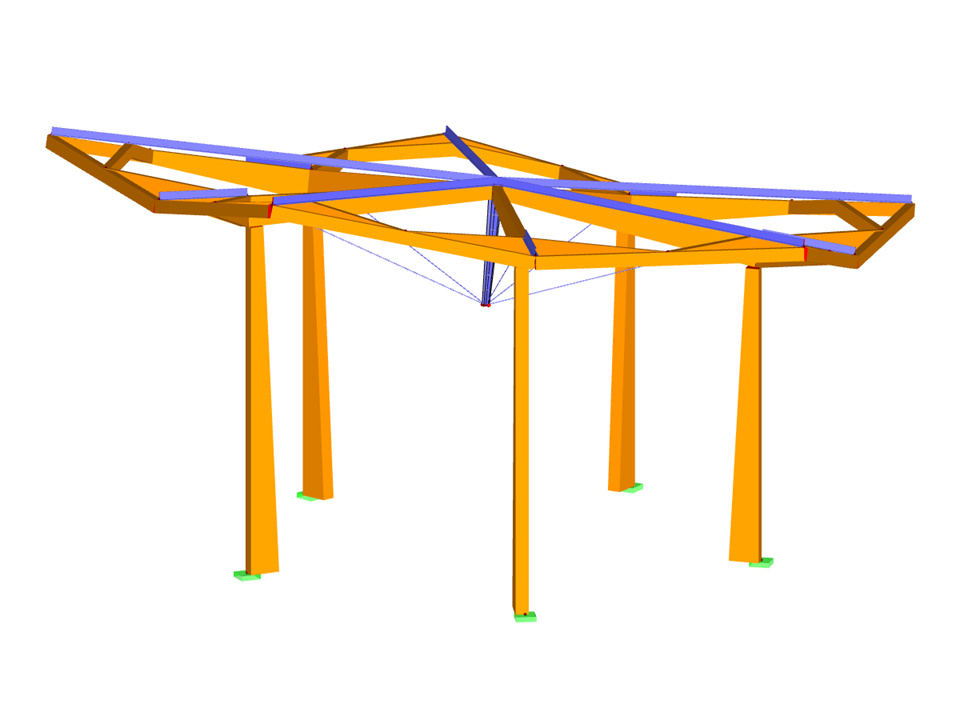

Гибридная конструкция из дерева и стали
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 82 |
Количество линий | 130 |
Количество стержней | 70 |
Количество поверхностей | 5 |
Количество загружений | 7 |
Количество сочетаний нагрузок | 8 |
Количество расчетных сочетаний | 1 |
Общий вес | 7,454 t |
Размеры (метрические) | 17,200 x 16,368 x 9,260 m |
Размеры (имперские) | 56.43 x 53.7 x 30.38 feet |
Версия программы | 5.25.01 |
