Manual online do RFEM | 4.4 Superfícies

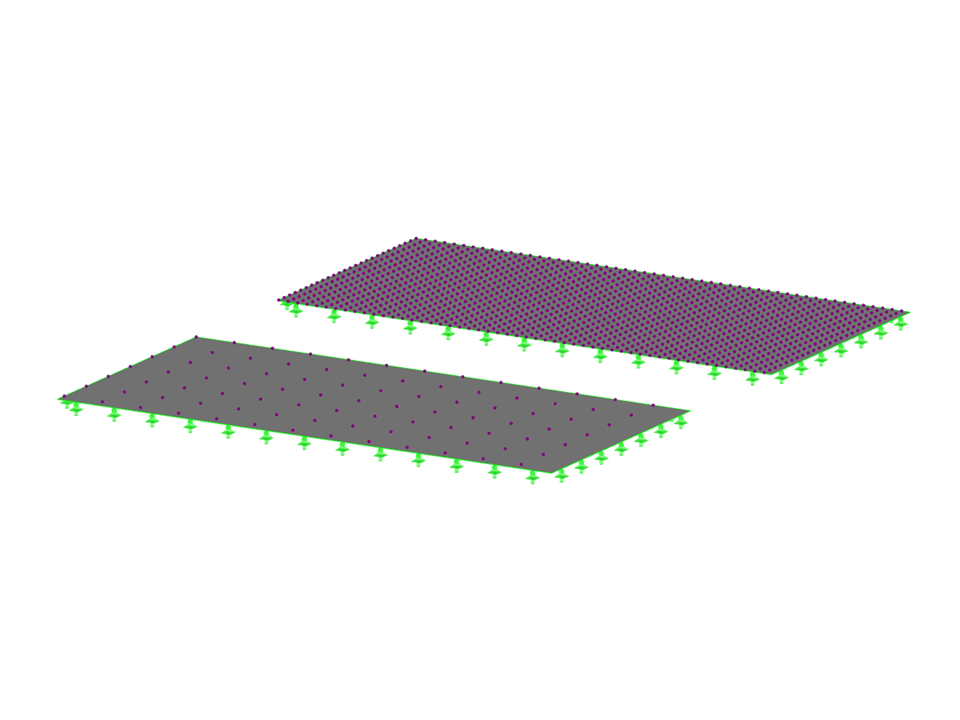

Este modelo demonstra o ajuste da visualização dos valores de resultados para superfícies.
Para superfícies relativamente grandes ou relativamente pequenas, pode acontecer que os valores dos resultados criados automaticamente não se ajustem ao modelo: No separador 'Grelha' da caixa de diálogo 'Editar superfícies', pode alterar este valor.
Modelo utilizado em
Laje com grelha de resultados
| Número de nós | 8 |
| Número de linhas | 8 |
| Número de barras | 0 |
| Número de superfícies | 2 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 4 |
| Número de combinações de resultados | 4 |
| Peso total | 295,800 t |
| Dimensões (métricas) | 25,969 x 0,000 x 32,656 m |
| Dimensões (imperial) | 85.2 x 0 x 107.14 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
