Tento model předvádí úpravu zobrazení výsledných hodnot pro plochy.
U relativně velkých nebo relativně malých ploch může dojít k tomu, že automaticky vytvořené hodnoty výsledků poměrově neodpovídají konstrukci. V záložce „Rastr“ v dialogu „Upravit plochy“ může být tato hodnota změněna.
Model použitý v

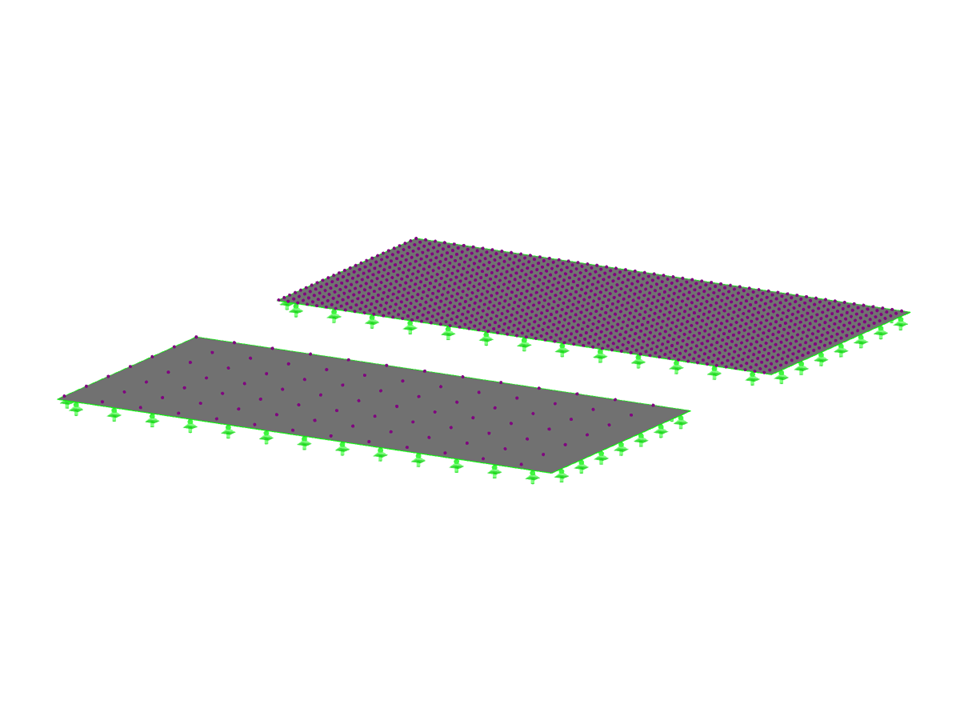

Deska s rastrem výsledků
| Počet uzlů | 8 |
| Počet linií | 8 |
| Počet prutů | 0 |
| Počet ploch | 2 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 295,800 t |
| Rozměry (metrické) | 25,969 x 0,000 x 32,656 m |
| Rozměry (imperiální) | 85.2 x 0 x 107.14 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
