Faça aqui o download do modelo de um pavilhão em aço e abra-o com o programa de elementos finitos RFEM.
Este modelo é utilizado no seminário web gratuito 'Os erros de utilizador mais comuns com o RFEM e o RSTAB' apresentado na versão alemã a 28 de janeiro de 2021 (4 de fevereiro de 2021, em inglês).
Modelo utilizado em

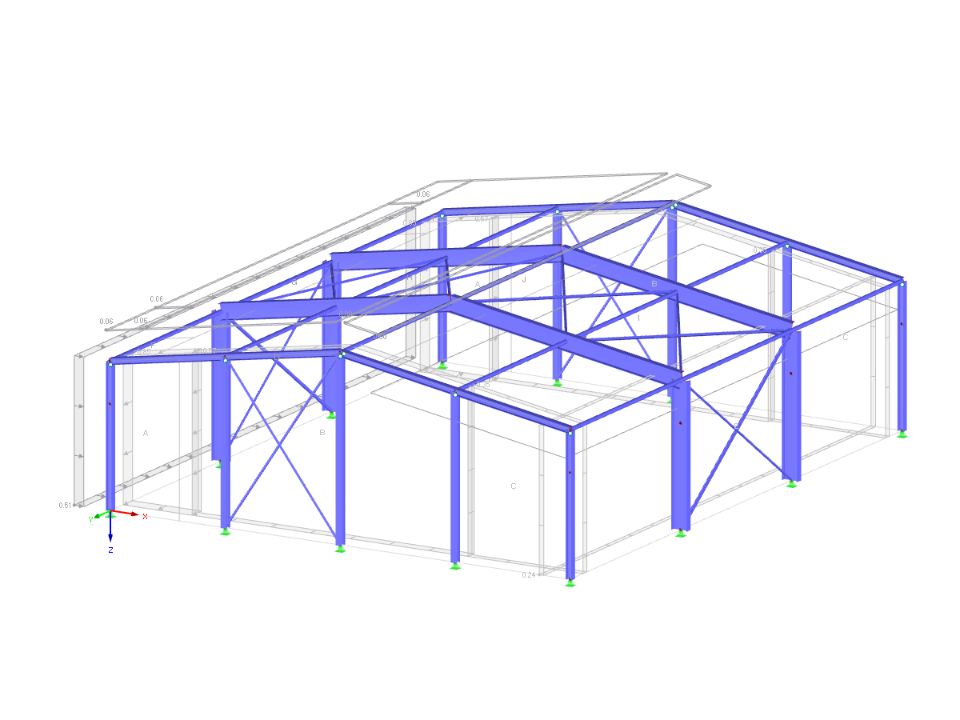

Pavilhão de aço com cargas de vento geradas automaticamente
Número de nós | 42 |
Número de linhas | 69 |
Número de barras | 69 |
Número de casos de carga | 7 |
Peso total | 5,695 t |
Dimensões (métricas) | 12,117 x 15,117 x 4,558 m |
Dimensões (imperial) | 39.75 x 49.6 x 14.95 feet |
Versão do programa | 5.25.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
