Descargue el modelo de una nave de acero aquí y ábralo con el programa de elementos finitos RFEM.
Este modelo se utilizó en el seminario web gratuito "Los errores de usuario más comunes con RFEM y RSTAB" presentado en la versión alemana el 28 de enero de 2021 (4 de febrero de 2021 en inglés).
Modelo utilizado en
- Los errores más comunes del usuario con RFEM y RSTAB
- Abolladura de placas y láminas utilizando el software de Dlubal
- Los errores más comunes del usuario con RFEM y RSTAB
- Abolladura de placas y láminas utilizando el software de Dlubal
- Los errores de usuario más comunes con RFEM y RSTAB
- Cargas de viento en edificios
- Abolladura de placas y láminas utilizando el software de Dlubal

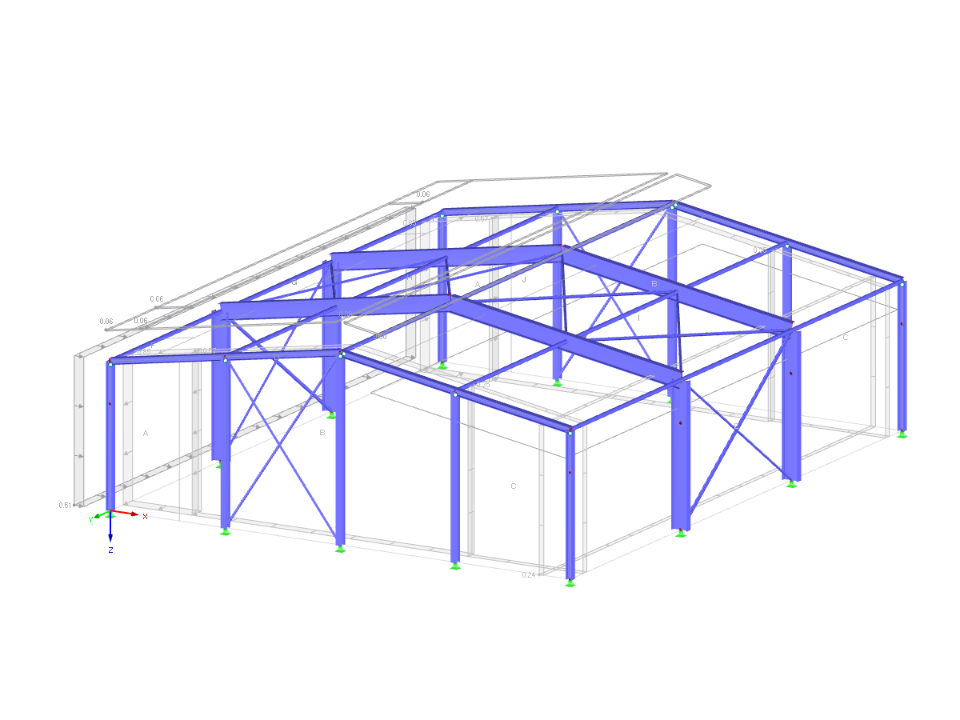

Nave de acero con cargas de viento generadas automáticamente
| Número de nudos | 42 |
| Número de líneas | 69 |
| Número de barras | 69 |
| Número de casos de carga | 7 |
| Peso completo | 5.695 t |
| Dimensiones (métricas) | 12,117 x 15,117 x 4,558 m |
| Dimensiones (imperiales) | 39.75 x 49.6 x 14.95 feet |
| Versión del programa | 5.25.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
