Por exemplo, no caso de lajes de piso de betão sobre pilares, é recomendado o dimensionamento com forças internas suavizadas para reduzir os picos de tensão que ocorrem aqui.

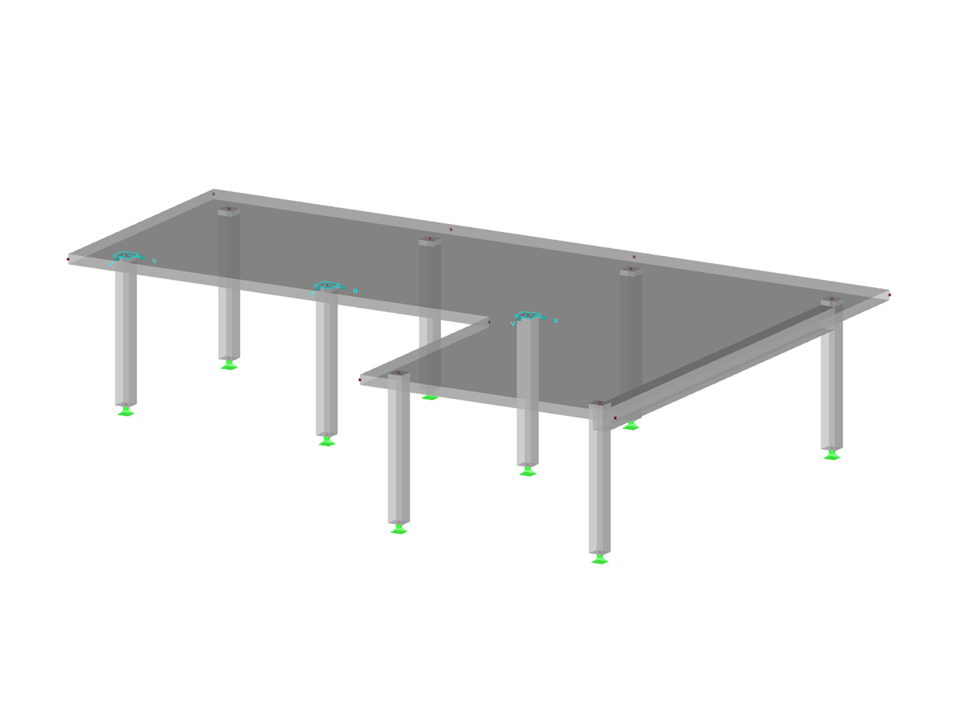

Modelo utilizado em
Laje de piso de betão sobre pilares
| Número de nós | 26 |
| Número de linhas | 18 |
| Número de barras | 10 |
| Número de superfícies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 10 |
| Número de combinações de resultados | 2 |
| Peso total | 113,428 t |
| Dimensões (métricas) | 18,455 x 3,659 x 12,973 m |
| Dimensões (imperial) | 60.55 x 12 x 42.56 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
