Posouzení s průměrovanými vnitřními silami může být užitečné například u betonových desek nad sloupy pro redukci případných špiček napětí.
Model použitý v

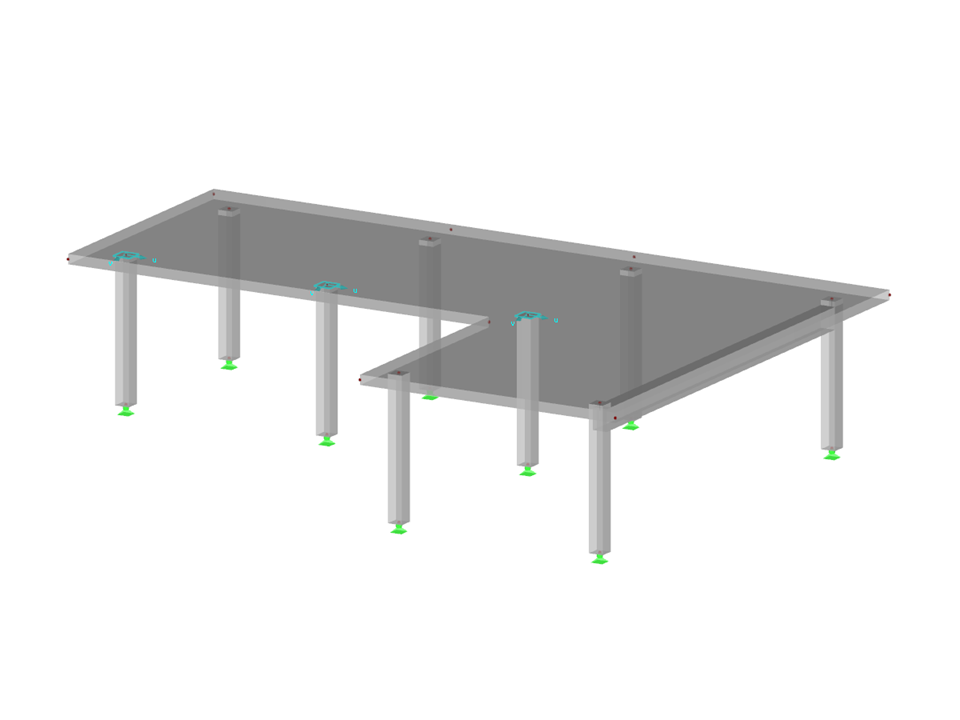

Betonová deska na sloupech
| Počet uzlů | 26 |
| Počet linií | 18 |
| Počet prutů | 10 |
| Počet ploch | 1 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 10 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 113,428 t |
| Rozměry (metrické) | 18,455 x 3,659 x 12,973 m |
| Rozměry (imperiální) | 60.55 x 12 x 42.56 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
