A classificação de secções deve determinar os limites da resistência e da capacidade de rotação através da encurvadura local de partes da secção. Na EN 1999-1-1, 6.1.4.2 (1), estão definidas quatro classes.

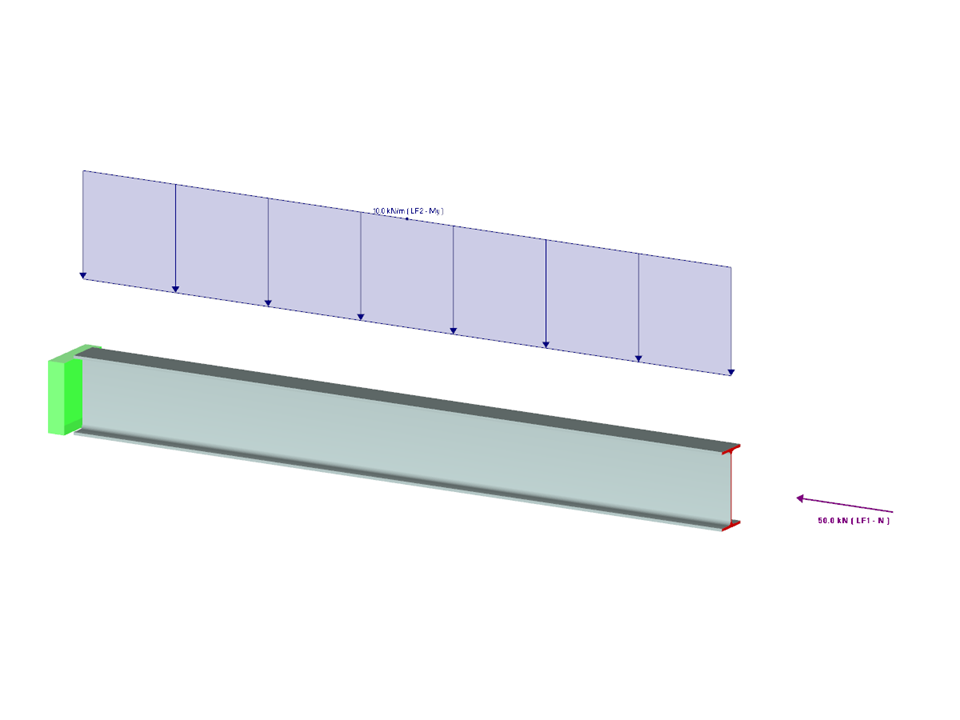

A classificação é realizada utilizando o perfil como exemplo.
Modelo utilizado em
Cantilever I-Section EN-AW 6082 (EP, ET, ER/B) T4
| Número de nós | 2 |
| Número de linhas | 1 |
| Número de barras | 1 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 1 |
| Número de combinações de resultados | 0 |
| Peso total | 0,016 t |
| Dimensões (métricas) | 2,000 x 0,000 x 0,000 m |
| Dimensões (imperial) | 6.56 x 0 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
