Cílem klasifikace průřezů je určit, v jakém rozsahu omezuje lokální boulení únosnost a rotační kapacitu průřezů. V EN 1999-1-1, 6.1.4.2 (1) se definují čtyři třídy průřezů.
Klasifikaci předvedeme na příkladu profilu.
Model použitý v

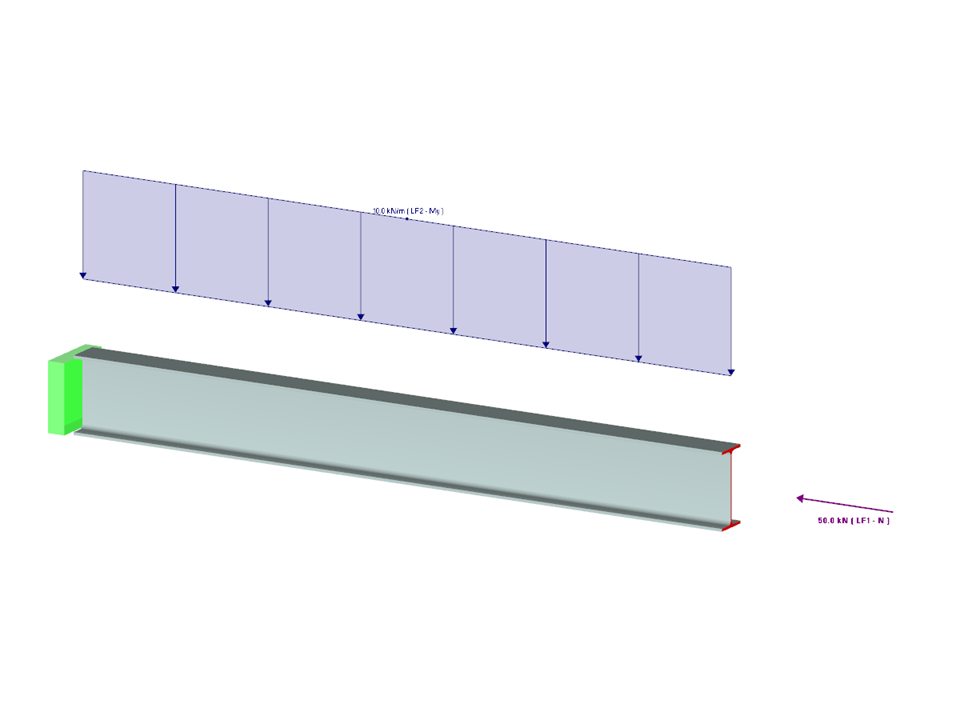

Konzola I-profilu EN-AW 6082 (EP,ET,ER/B) T4
| Počet uzlů | 2 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,016 t |
| Rozměry (metrické) | 2,000 x 0,000 x 0,000 m |
| Rozměry (imperiální) | 6.56 x 0 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
