A ATP architekten ingenieure, em colaboração com a Kauer Ingenieure, projetou na íntegra um edifício espetacular com uma estrutura de apoio externa utilizando um modelo virtual BIM.
Engenheiros de arquitetura ATP, Innsbruck, Áustria
www.atp.ag
KTB, Bolzano, Itália
www.ks.eu

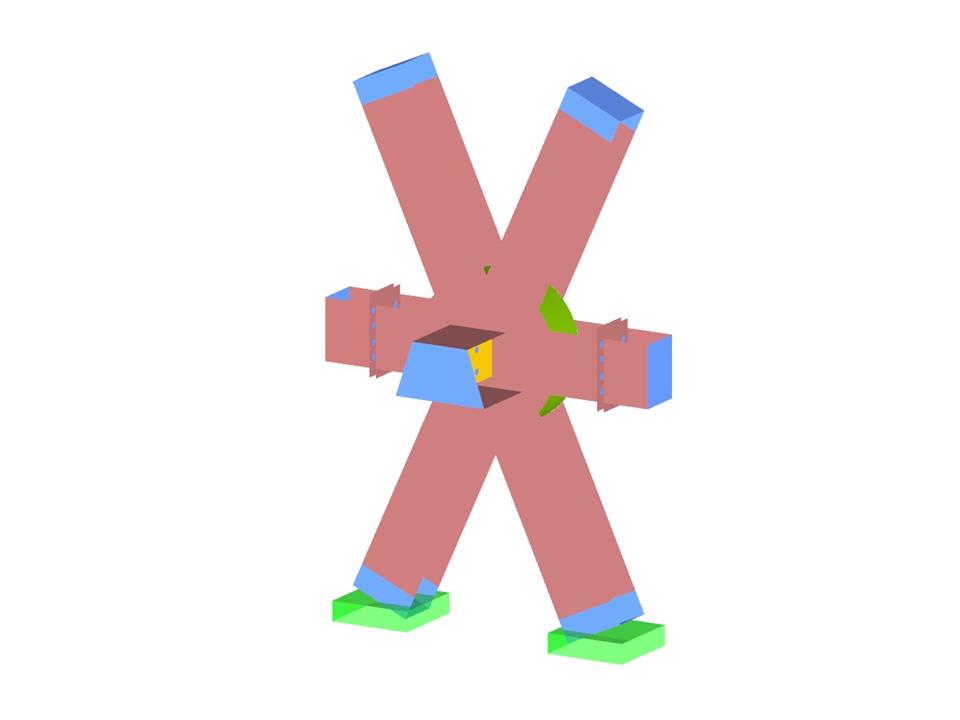

Nós da fachada
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 540 |
Número de linhas | 551 |
Número de barras | 31 |
Número de superfícies | 106 |
Número de casos de carga | 4 |
Peso total | 18,467 t |
Dimensões (métricas) | 1,475 x 9,776 x 2,454 m |
Dimensões (imperial) | 4.84 x 32.07 x 8.05 feet |
Versão do programa | 5.21.02 |
![Entrada de restrição lateral intermédia no centro da barra 1](/pt/webimage/010537/469817/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
As condições de apoio de uma viga sujeita a flexão são essenciais para a sua resistência à encurvadura por flexão-torção. Se, por exemplo, uma viga de um vão é suportada lateralmente no meio do vão, a flecha do banzo comprimido pode ser evitada e um modo próprio de duas ondas pode ser reforçado. O momento crítico de encurvadura por flexão-torção é aumentado significativamente com esta medida adicional. Nos módulos adicionais para o dimensionamento de barras, é possível definir diferentes tipos de apoios laterais numa barra através da janela de entrada "Apoios intermédios".
![Cargas de dimensionamento e imperfeições para análise estrutural](/pt/webimage/011704/2466125/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
Este artigo técnico analisa os efeitos da rigidez de ligações na determinação das forças internas, bem como no dimensionamento das ligações utilizando o exemplo de uma estrutura de aço de dois andares com vão duplo.
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/pt/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
Para construções com vãos longos, as vigas de alma cheia são uma opção económica. As vigas de aço com secção em I normalmente têm uma alma profunda para maximizar a sua capacidade de corte e a separação do banzo, mas têm uma alma fina para minimizar o peso próprio. Devido à sua grande relação altura-espessura (h/tw ), podem ser necessários reforços transversais para reforçar a alma esbelta.
![Rigidez de ligações de aço e a sua influência no dimensionamento estrutural](/pt/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
No planeamento estrutural, a compreensão da rigidez das ligações de aço é crucial. Frequentemente, as ligações são tratadas como estritamente articuladas ou rígidas, mas isso pode resultar em dimensionamentos ineficazes ou até mesmo perigosos. Descubra como é que o módulo RFEM e Ligações de aço da Dlubal Software ajudam a verificar a rigidez de ligações e a resistência ao momento, garantindo dimensionamentos mais seguros e económicos.
![Módulo "Ligações de aço para o RFEM 6" | Biblioteca de componentes](/pt/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Vários tipos de componentes, tais como chapas de base e de extremidade, cantoneiras de alma, aletas, chapas gusset, reforços, secções variáveis ou nervuras para uma entrada fácil de situações de ligação típicas
- Componentes básicos universalmente aplicáveis (tais como chapas, soldaduras, parafusos, planos auxiliares) para modelar situações de ligação complexas
- Representação gráfica da geometria da ligação com atualização dinâmica durante a entrada
- Grande variedade de perfis de secções: Secções em I, secções em U, cantoneiras, secções em T, secções ocas, secções compostas e secções de parede fina
- Biblioteca no Dlubal Center com um grande número de ligações de modelos do lado do programa, incluindo modelos definidos pelo utilizador
- Adaptação automática da geometria da ligação com base na disposição relativa dos componentes entre si – mesmo no caso de posterior edição dos componentes estruturais
![Função 002820 | Limite de deformação pástica para soldaduras](/pt/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Na configuração do estado limite último para o dimensionamento de ligações de aço, tem a opção de modificar a deformação plástica última para as soldaduras.
![Componente "Laje de base"](/pt/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
O componente "Laje de base" permite dimensionar ligações de laje de base com ancoragens embutidas no betão. Neste caso, são analisadas lajes, soldaduras, ancoragens e as interações aço-betão.
![Função 002807 | Representação 3D dos resultados FSM](/pt/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
Na caixa de diálogo "Editar secção", é possível apresentar os modos de encurvadura do método de faixas finitas (FSM) como um gráfico 3D.
