A arena Chase Center é a mais recente atração do bairro Mission Bay, em São Francisco. O centro de desporto e entretenimento de última geração possui 18 000 lugares.
Enclos Corp., EUA
www.enclos.com

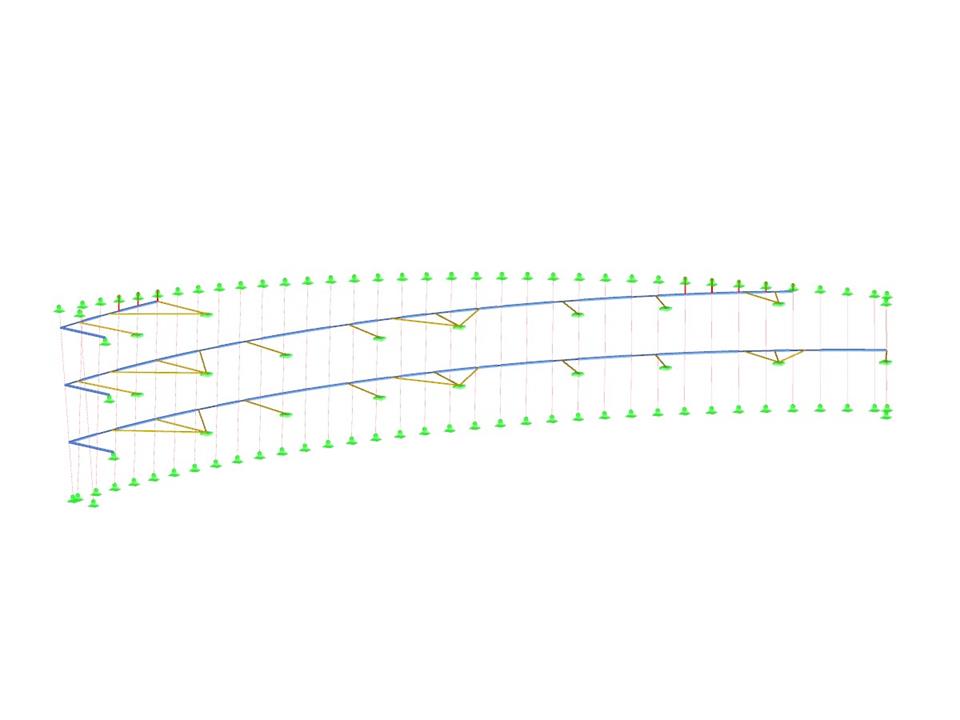

Estrutura de apoio da fachada no RFEM (© Enclos Corp.)
Enclos Corp., EUA
www.enclos.com
Estrutura de apoio da fachada no RFEM (© Enclos Corp.)
Estrutura de apoio da fachada
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 298 |
Número de linhas | 225 |
Número de barras | 225 |
Número de casos de carga | 10 |
Número de combinações de cargas | 7 |
Número de combinações de resultados | 1 |
Peso total | 16,323 t |
Dimensões (métricas) | 49,862 x 67,348 x 18,760 m |
Dimensões (imperial) | 163.59 x 220.96 x 61.55 feet |
Versão do programa | 5.07.01 |
