Malgré son ouverture récente, l'arena du Chase Center du quartier Mission Bay à San Francisco est déjà un lieu très populaire. Ce complexe moderne dédié au sport et aux loisirs compte 18 000 places assises.
Enclos Corp., États-Unis
www.enclos.com

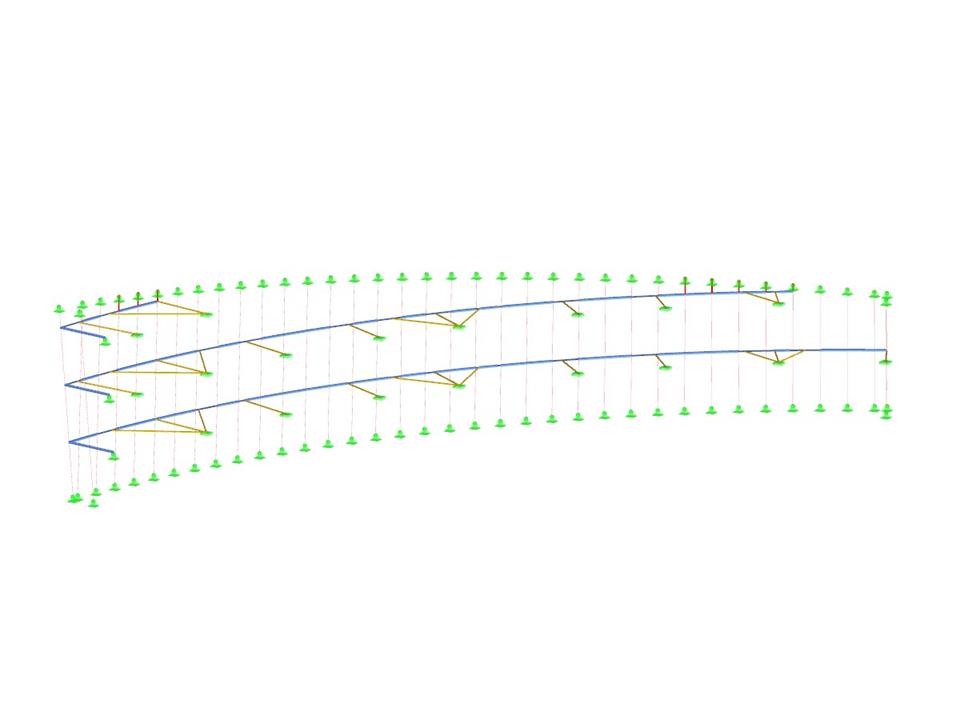

Structure porteuse de la façade dans RFEM (© Enclos Corp.)
Enclos Corp., États-Unis
www.enclos.com
Structure porteuse de la façade dans RFEM (© Enclos Corp.)
Structure porteuse de Fasade
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 298 |
Nombre de lignes | 225 |
Nombre de barres | 225 |
Nombre de cas de charge | 10 |
Nombre de combinaisons de charges | 7 |
Nombre de combinaisons de résultats | 1 |
Poids total | 16,323 t |
Dimensions (métrique) | 49,862 x 67,348 x 18,760 m |
Dimensions (impériales) | 163.59 x 220.96 x 61.55 feet |
Version du logiciel | 5.07.01 |
