Análise de elementos finitos não linear de ligações em aço no RFEM (em inglês)

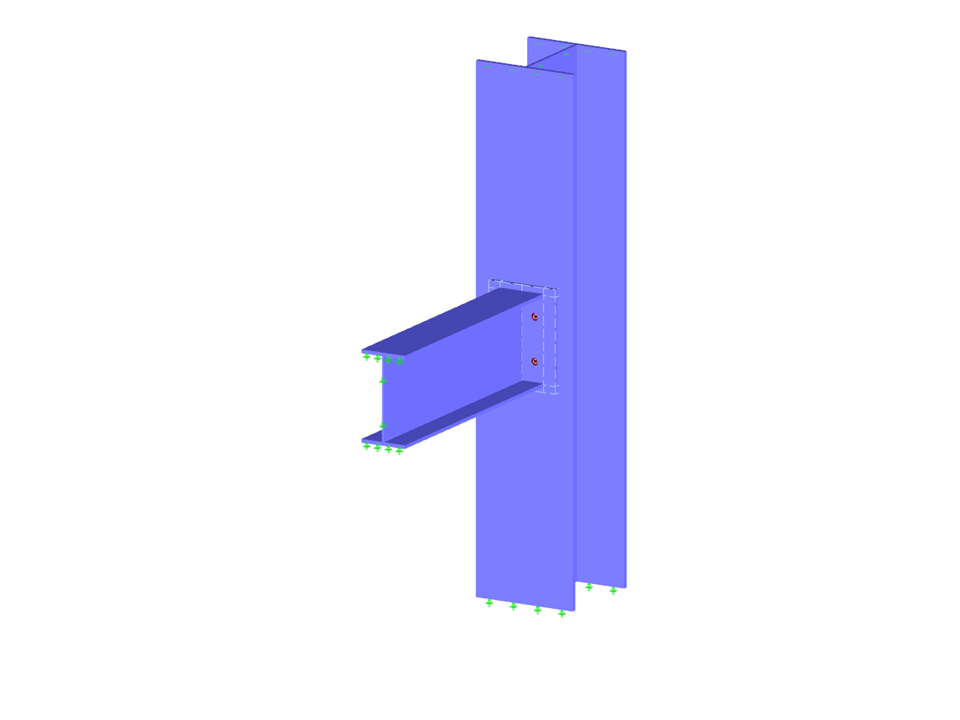

Viga aparafusada à coluna
Número de nós | 114 |
Número de linhas | 160 |
Número de barras | 38 |
Número de superfícies | 69 |
Número de sólidos | 12 |
Número de casos de carga | 1 |
Número de combinações de cargas | 2 |
Número de combinações de resultados | 2 |
Peso total | 0,285 t |
Dimensões (métricas) | 0,368 x 1,276 x 1,829 m |
Dimensões (imperial) | 1.21 x 4.19 x 6 feet |
Versão do programa | 5.10.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
![Mostrar partes não selecionadas de forma transparente](/pt/webimage/010289/469020/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Introdução da área de secção líquida no módulo adicional](/pt/webimage/015029/2959847/1_Input_of_net_section_area.png?mw=512&hash=b014a12787f79975ebbe993d41cff431b7e73d1b)
![Opções de entrada para a ligação de secção oca](/pt/webimage/010445/2954987/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Pórtico com fundação com parafusos de ancoragem](/pt/webimage/014960/2982134/RFEM_-_Model_File.png?mw=512&hash=a613143c8ab9ea966fc9ae6ebd4b37efbf4cd317)
![Módulo "Ligações de aço para o RFEM 6" | Biblioteca de componentes](/pt/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Vários tipos de componentes, tais como chapas de base e de extremidade, cantoneiras de alma, aletas, chapas gusset, reforços, secções variáveis ou nervuras para uma entrada fácil de situações de ligação típicas
- Componentes básicos universalmente aplicáveis (tais como chapas, soldaduras, parafusos, planos auxiliares) para modelar situações de ligação complexas
- Representação gráfica da geometria da ligação com atualização dinâmica durante a entrada
- Grande variedade de perfis de secções: Secções em I, secções em U, cantoneiras, secções em T, secções ocas, secções compostas e secções de parede fina
- Biblioteca no Dlubal Center com um grande número de ligações de modelos do lado do programa, incluindo modelos definidos pelo utilizador
- Adaptação automática da geometria da ligação com base na disposição relativa dos componentes entre si – mesmo no caso de posterior edição dos componentes estruturais
![Função 002820 | Limite de deformação pástica para soldaduras](/pt/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Na configuração do estado limite último para o dimensionamento de ligações de aço, tem a opção de modificar a deformação plástica última para as soldaduras.
![Componente "Laje de base"](/pt/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
O componente "Laje de base" permite dimensionar ligações de laje de base com ancoragens embutidas no betão. Neste caso, são analisadas lajes, soldaduras, ancoragens e as interações aço-betão.
![Função 002807 | Representação 3D dos resultados FSM](/pt/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
Na caixa de diálogo "Editar secção", é possível apresentar os modos de encurvadura do método de faixas finitas (FSM) como um gráfico 3D.
