Cálculo no lineal por elementos finitos de conexiones de acero en RFEM

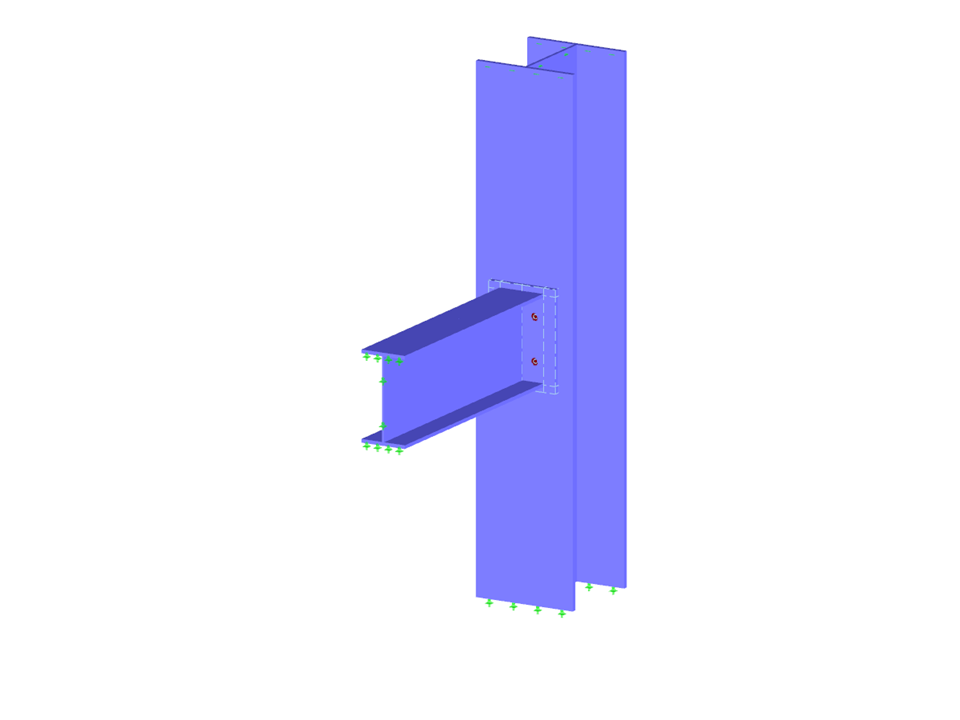

Viga atornillada a la columna
Número de nudos | 114 |
Número de líneas | 160 |
Número de barras | 38 |
Número de superficies | 69 |
Número de sólidos | 12 |
Número de casos de carga | 1 |
Número de combinaciones de carga | 2 |
Número de combinaciones de resultados | 2 |
Peso completo | 0.285 t |
Dimensiones (métricas) | 0,368 x 1,276 x 1,829 m |
Dimensiones (imperiales) | 1.21 x 4.19 x 6 feet |
Versión del programa | 5.10.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
