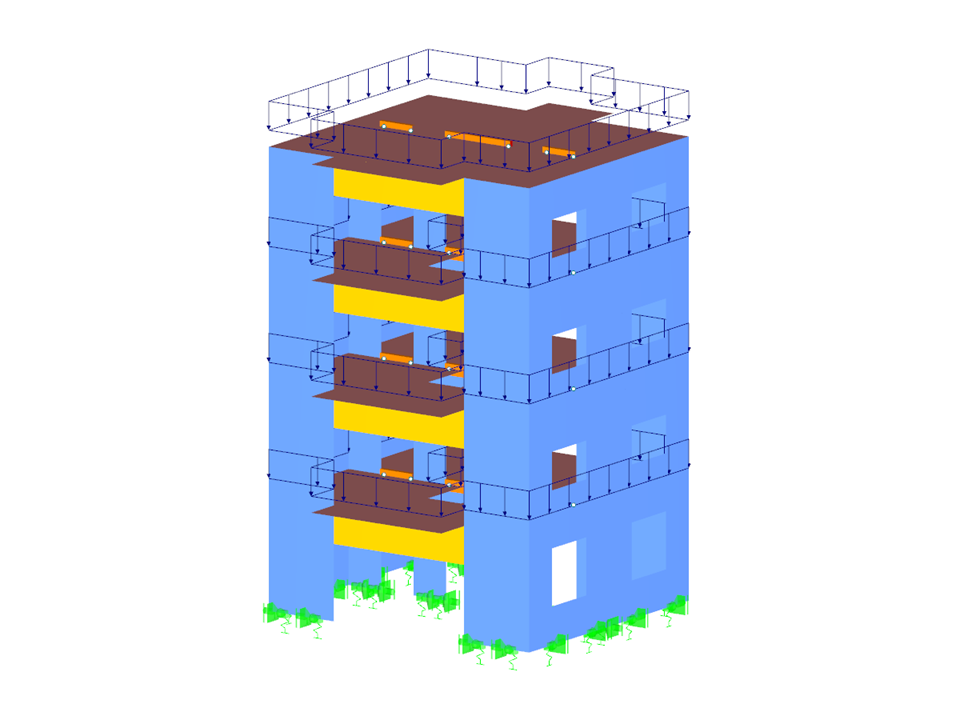

Edifício de madeira laminada cruzada (CLT)
Número de nós | 234 |
Número de linhas | 358 |
Número de barras | 26 |
Número de superfícies | 52 |
Número de casos de carga | 6 |
Número de combinações de cargas | 2 |
Número de combinações de resultados | 135 |
Peso total | 37,706 t |
Dimensões (métricas) | 9,000 x 8,000 x 12,000 m |
Dimensões (imperial) | 29.53 x 26.25 x 39.37 feet |
Versão do programa | 5.18.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
No módulo adicional RF-LAMINATE do RFEM, é possível verificar tensões de corte de torção na sobreposição de valores de secção líquidos e brutos. A verificação é efetuada respetivamente em separado para as direções x e y. Na análise, são verificados os carregamentos dos pontos de cruzamento das placas de madeira laminada cruzada.
Os casos de carga, os grupos de carga e as combinações de cargas podem ser combinados em vários casos de dimensionamento para verificação dos estados limite último e de utilização. Primeiro, são selecionadas as superfícies relevantes para o dimensionamento através da função de seleção, seguido da definição do modelo de material apropriado.
A composição de camadas, a partir da qual é calculada a rigidez da superfície, pode variar. Os parâmetros definidos pelo modelo do material selecionado podem ser ajustados. A matriz 3*3 das camadas pode igualmente ser modificada. Desta maneira, o RF-LAMINATE assegura uma seleção completamente livre na geração de rigidezes.
As tensões limite de cada camada são definidas através do material selecionado. Também estes valores podem ser definidos pelo utilizador.
Após o dimensionamento, o RF-LAMINATE apresenta as tensões máximas, relações de tensões e deslocamentos, ordenados por casos de carga, superfícies e pontos da grelha. A relação de cálculo pode ser relacionada a um qualquer tipo de tensão. A posição atual é destacada com uma cor diferente no modelo estrutural do RFEM.
Além da avaliação de resultados em tabelas no módulo, é também possível representar as tensões e as relações de tensões graficamente na janela de trabalho do RFEM. As cores e os valores atribuídos no painel podem ser ajustados.
- Verificações gerais de tensões
- Saída gráfica e numérica das tensões e das relações de cálculo completamente integradas no RFEM
- Dimensionamento flexível com diferentes composições de camadas
- Alta eficiência devido ao reduzido número de dados de entrada necessário
- Flexibilidade devido às opções de configuração detalhadas para as bases do cálculo e a extensão do cálculo
- Com base no modelo de material selecionado e das camadas contidas no mesmo, é gerada uma matriz de rigidez geral local da superfície no RFEM. Estão disponíveis os seguintes modelos de materiais:
- Ortotrópico
- Isotrópico
- Definido pelo utilizador
- Híbrido (para combinações de modelos de materiais)
- Opção para guardar estruturas de camadas frequentemente utilizadas numa base de dados
- Determinação de tensões de base, de corte e equivalentes
- Além disso, para as tensões de base, o RF-LAMINATE apresenta também as tensões de acordo com a DIN EN 1995-1-1, assim como a interação dessas tensões na tabela de resultados.
- Verificação de tensões para elementos estruturais de todo o tipo de forma
- Tensões equivalentes calculadas de acordo com diferentes métodos:
- Hipótese de alteração da forma (von Mises)
- Teoria de tensão de corte máxima (Tresca)
- Critério de tensão principal máxima (Rankine)
- Critério de deformação principal (Bach)
- Cálculo das tensões de corte transversais de acordo com Mindlin, Kirchhoff ou especificações definidas pelo utilizador
- Verificação do estado limite de utilização por comprovação dos deslocamentos de superfície
- Especificações definidas pelo utilizador para deformações limite
- Possibilidade de considerar acoplamentos de camadas
- Resultados detalhados dos componentes e relações de tensões individuais em tabelas e gráficos
- Saída de tensões para cada camada no modelo
- Lista de partes das superfícies dimensionadas
- Possibilidade de acoplamentos de camadas sem corte
