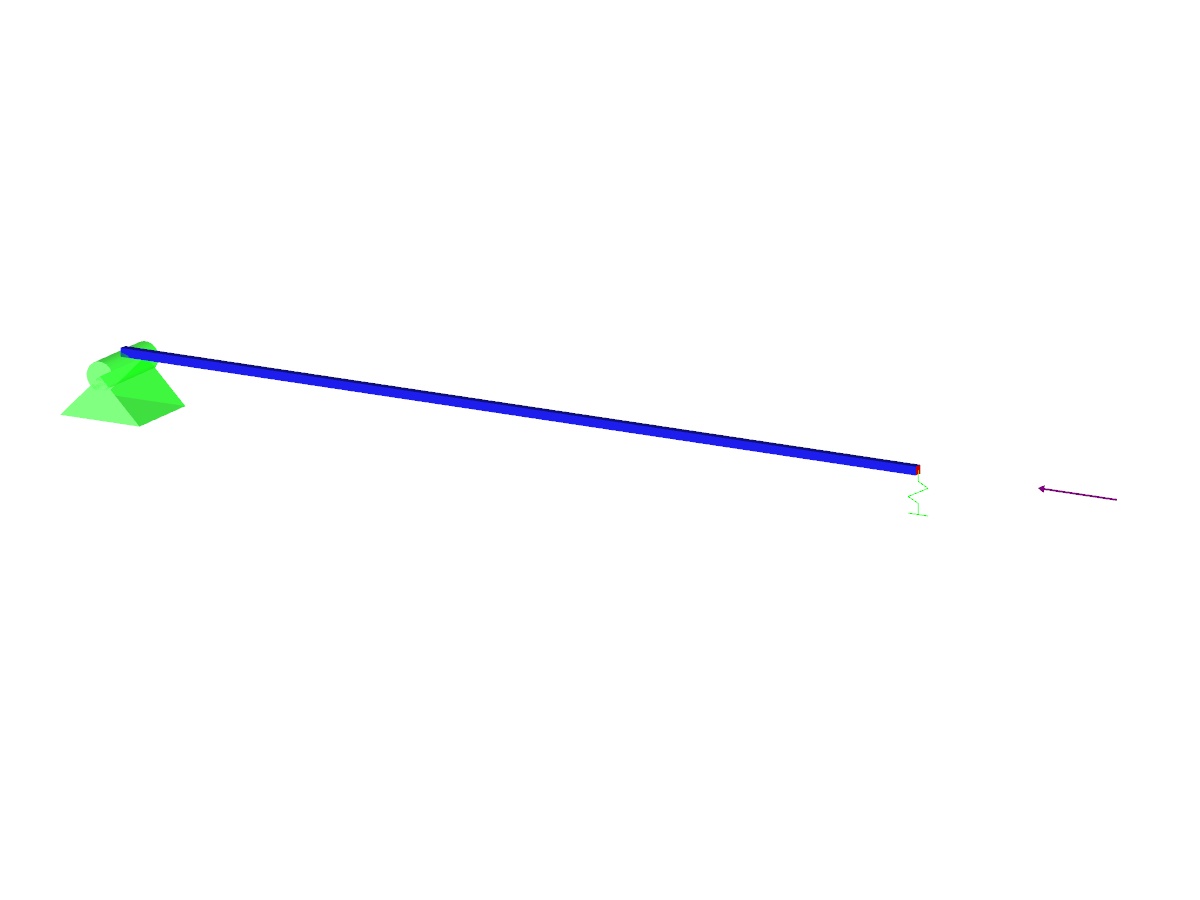

A viga de aço carregada axialmente com uma secção quadrada está apoiada sobre uma articulação numa das extremidades e sobre uma mola na outra extremidade. São considerados dois casos com diferentes rigidezes de mola. Utilizando a análise de estabilidade linear, determine os fatores de carga crítica sem considerar o peso próprio.
Exemplo de verificação 000005 | 3
Número de nós | 2 |
Número de barras | 1 |
Número de casos de carga | 1 |
Dimensões (métricas) | 1,500 x 0,500 x 0,500 m |
Dimensões (imperial) | 4.92 x 1.64 x 1.64 feet |
Versão do programa | 8.04.00 |
