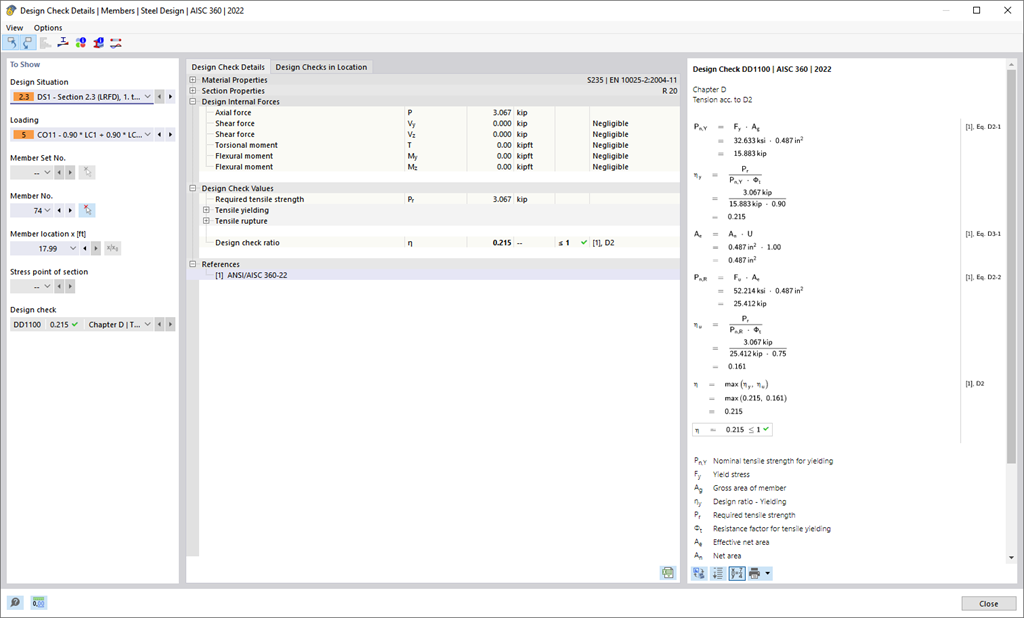

A clareza é importante para si? O programa oferece uma visão geral clara de todas as verificações realizadas para a norma de dimensionamento. Para cada verificação, é necessário determinar um critério de dimensionamento. Os detalhes de dimensionamento são organizados de forma estruturada, incluindo os valores iniciais, os resultados intermédios e os resultados finais. Pode também encontrar aqui uma janela de informação, onde o processo de cálculo com as fórmulas aplicadas, as fontes padrão e os resultados é apresentado em detalhe.
Dimensionamento de aço | Documentação detalhada das verificações realizadas
O módulo Dimensionamento de aço permite realizar verificações de estabilidade e de secção de acordo com as secções 6.1.2–6.1.5 e 6.1.8–6.1.10 para secções formadas a frio segundo a EN 1993-1-3.
Ir para o vídeo explicativoAo realizar um dimensionamento de acordo com a EN 1993-1-1, é possível apresentar graficamente uma forma própria para a encurvadura por distorção de uma secção no RFEM 6 e no RSTAB 9 e também para as secções RSECTION.
A forma própria também pode ser gerada no RSECTION 1 para secções de biblioteca.
- Cálculo de flechas e comparação com valores limite normativos ou ajustados manualmente
- Consideração de contra-flechas no cálculo das flechas
- Possibilidade de diferentes valores limite dependendo do tipo de situação de dimensionamento
- Ajuste manual de comprimentos de referência e segmentação por direção
- Cálculo de flechas relacionadas com a estrutura inicial ou com a estrutura deformada
- Outras verificações detalhadas dependentes da norma de dimensionamento selecionada (por exemplo, limitação da respiração da alma de acordo com a EN 1993-2)
- Saída de resultados gráfica integrada no RFEM/RSTAB, por exemplo, utilização de valor limite, deformação ou flecha
- Integração completa dos resultados no relatório de impressão do RFEM/RSTAB
No RFEM/RSTAB, existe a possibilidade de gerar e depois calcular as combinações de cargas ou de resultados necessárias para determinar o estado limite de utilização. Estas situações de dimensionamento podem ser selecionadas para a verificação da flecha no módulo Dimensionamento de aço. Os valores de deformação calculados são determinados em conformidade em cada posição da barra, dependendo da contra flecha e do sistema de referência especificados. Finalmente, pode comparar os valores destas deformações com os valores limite.
Sabia que? Pode definir o valor limite a ser observado para a deformação de cada componente individualmente na configuração do estado limite de utilização. Defina a deformação máxima em função do comprimento de referência como valor limite admissível. Ao definir apoios de cálculo, é possível segmentar os componentes para determinar automaticamente o comprimento de referência correspondente para cada direção de dimensionamento.
Com base na posição dos apoios de cálculo atribuídos, a distinção entre vigas e consolas é feita automaticamente, para que o valor limite possa ser determinado em conformidade.
