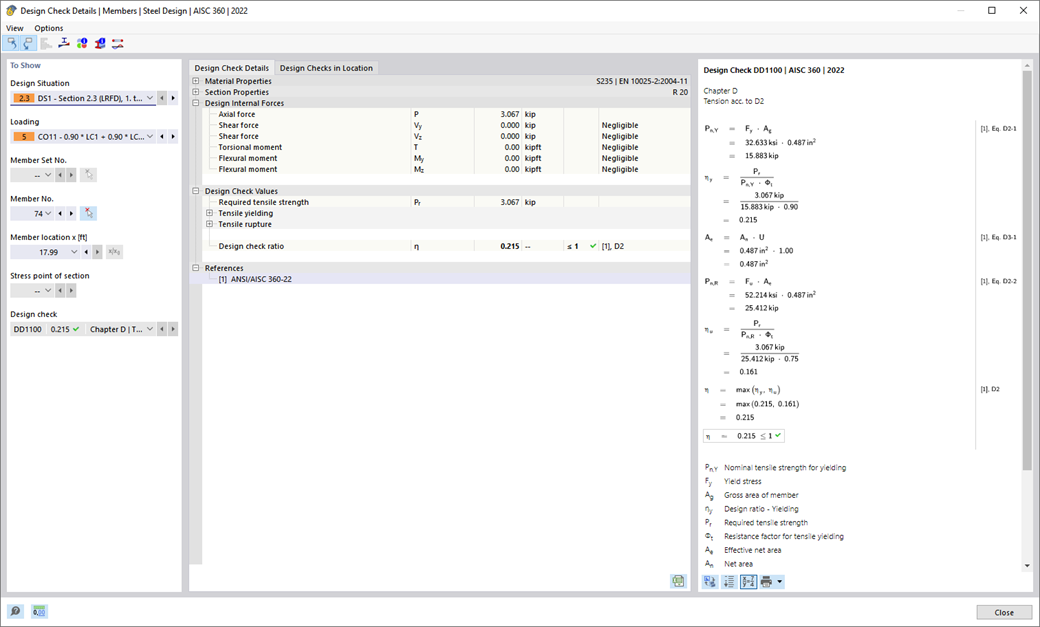

Для вас важна чёткая организация? Программа предоставляет вам четкий обзор всех выполненных расчётных проверок для норматива проектирования. Для каждой расчетной проверки необходимо определить критерий расчета. Здесь также в структурированном виде представлены подробности расчета, включая начальные значения, промежуточные и конечные результаты. Здесь также находится информационное окно, в котором очень подробно показан процесс расчета с применяемыми формулами, источниками нормативов и результатами.
Расчёт стальных конструкций | Подробная документация по выполненным расчётным проверкам
![Модель деревянной сцены](/ru/webimage/039775/3498806/001819-01.png?mw=512&hash=e7f172e7dfaca53a2d2d7f5bdda41008f4f1c03d)
![KB 001840 | Расчет на огнестойкость стальных элементов методом горячего цинкования в программе RFEM 6/RSTAB 9](/ru/webimage/040242/3508895/fire_resistance_configuration_galvanized_surface.png?mw=512&hash=890480b0d5bbf5138ef4732c471fd06ffce4f034)
![КБ 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/ru/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Жёсткость стального соединения и её влияние на расчет конструкции](/ru/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![Характеристики 002672 | Проверки на устойчивость и расчёт сечений для холодногнутых профилей по EN 1993-1-3](/ru/webimage/043981/3642417/43981_EN.png?mw=512&hash=62f7155243a0b8fa47a372448e042361ccc0908f)
В аддоне Расчёт стальных конструкций вы можете применить значение для холодногнутых профилей в соответствии с EN 1993-1-3, которое выполняет проверку на устойчивость и расчёт сечения в соответствии с разделами 6.1.2 - 6.1.5 и 6.1.8 - 6.1.10.
K пояснительному видео![Функция 002425 | Собственная форма для неустойчивости формы](/ru/webimage/032067/3327672/BucklingShape_BibRFEM_EN.jpg?mw=512&hash=97a5ed9c3da6a301e66eee6dfdb20495ddd0ec25)
При выполнении расчёта по EN 1993-1-3 можно графически изобразить форму колебаний для искажённой потери устойчивости сечения и для сечений RSECTION.
Собственную форму также можно вывести в RSECTION 1 для сечений из базы данных.
![Помощь в определении условий опирания для блоков стержней при расчете по норме EN 1993-1-1, раздел 6.3.4](/ru/webimage/047232/3686707/DE01.png?mw=512&hash=970d9d1eb21ca6f56bfa45c522d859f4350e3631)
- Вычисление прогибов и сравнение с нормативными или измененными вручную предельными значениями
- Учет строительного подъема при расчете прогиба
- возможны различные предельные значения, в зависимости от типа расчётной ситуации
- Ручная настройка исходных длин и сегментация по направлению
- Расчет прогибов, связанных с исходной конструкцией или деформированной конструкцией
- Дальнейшие подробные расчётные проверки в зависимости от выбранного норматива (например, ограничение "дыхания" стенки по EN 1993-2)
- Интегрированное в RFEM/RSTAB графическое изображение результатов; например, расчетное соотношение предельного значения, деформацию или провисание
- Полная интеграция результатов в протокол результатов RFEM/RSTAB
![Диалоговое окно «Изменить стержень», вкладка «Прогиб и расчетные опоры»](/ru/webimage/025658/3358424/steel-design_25658-en-us.png?mw=512&hash=b69c69f6e835aca0c65fe366691379c553f62043)
В RFEM/RSTAB у вас есть возможность создавать, а затем рассчитывать сочетания нагрузок и расчетные сочетания, необходимые для предельного состояния по пригодности к эксплуатации. Вы можете выбрать эти расчётные ситуации для анализа прогиба в аддоне Расчёт стальных конструкций. Расчетные значения деформации определяются соответственно в каждом месте расположения стержня, в зависимости от заданного строительного подъема и системы отсчета. Наконец, можно сравнить полученные значения деформации с предельными значениями.
Знаете ли вы, что...? В конфигурации пригодности к эксплуатации можно указать предельное значение деформации индивидуально для каждого конструктивного элемента. В качестве допустимого предельного значения задайте максимальную деформацию, зависящую от исходной длины. Задав расчётные опоры, можно сегментировать компоненты, чтобы автоматически определить соответствующую исходную длину для каждого расчётного направления.
На основе положения приданных расчётных опор автоматически проводится различие между балками и консолями, поэтому можно соответствующим образом определить предельное значение.
