- Seleção de nós no modelo do RFEM, reconhecimento automático e atribuição das barras ligadas ao nó
- Muitos componentes predefinidos disponíveis para uma entrada fácil de situações de ligação típicas (por exemplo, chapas de extremidade, cantoneira de alma, ligações de aleta)
- Componentes básicos universalmente aplicáveis (placas, soldaduras, planos auxiliares) para a introdução de situações de ligação complexas
- Não é necessária qualquer edição manual do modelo de EF por parte do utilizador, os parâmetros de cálculo essenciais podem ser alterados através dos parâmetros de configuração
- Adaptação automática da geometria da ligação, mesmo que as barras sejam posteriormente editadas, devido à relação relativa dos componentes entre si
- Paralelamente à entrada, é realizado um controlo de plausibilidade pelo programa para detetar rapidamente entradas em falta ou colisões, por exemplo
- Representação gráfica da geometria da ligação que é atualizada paralelamente à entrada
Ligações de aço | Entrada de dados

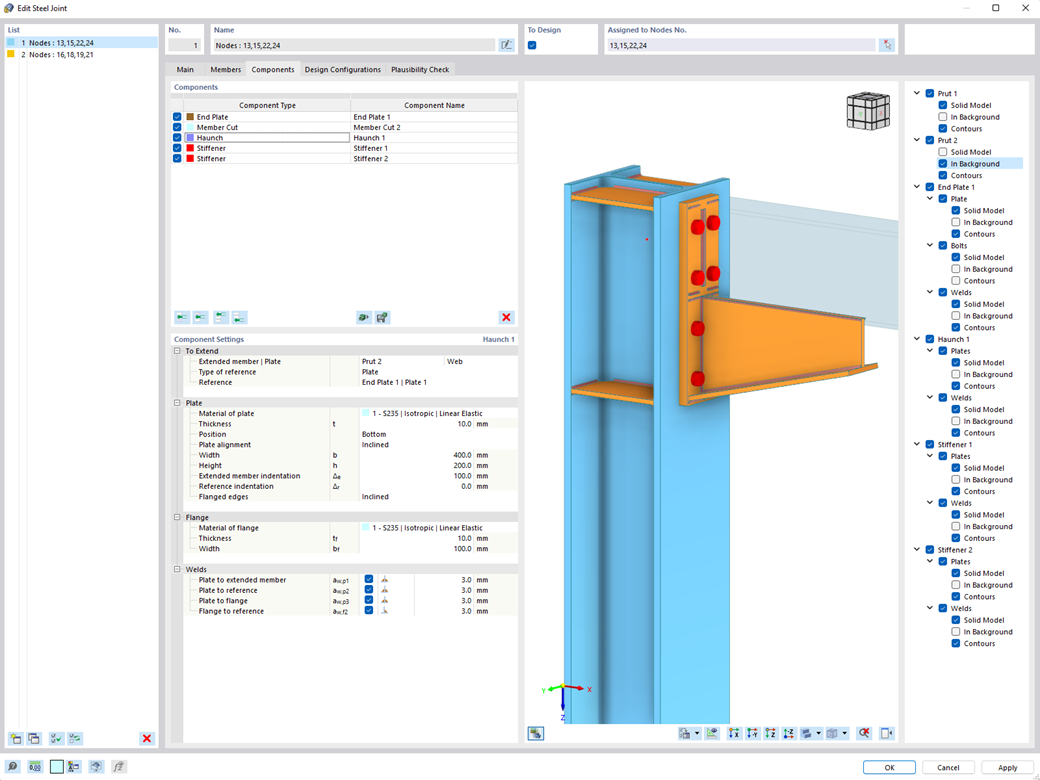

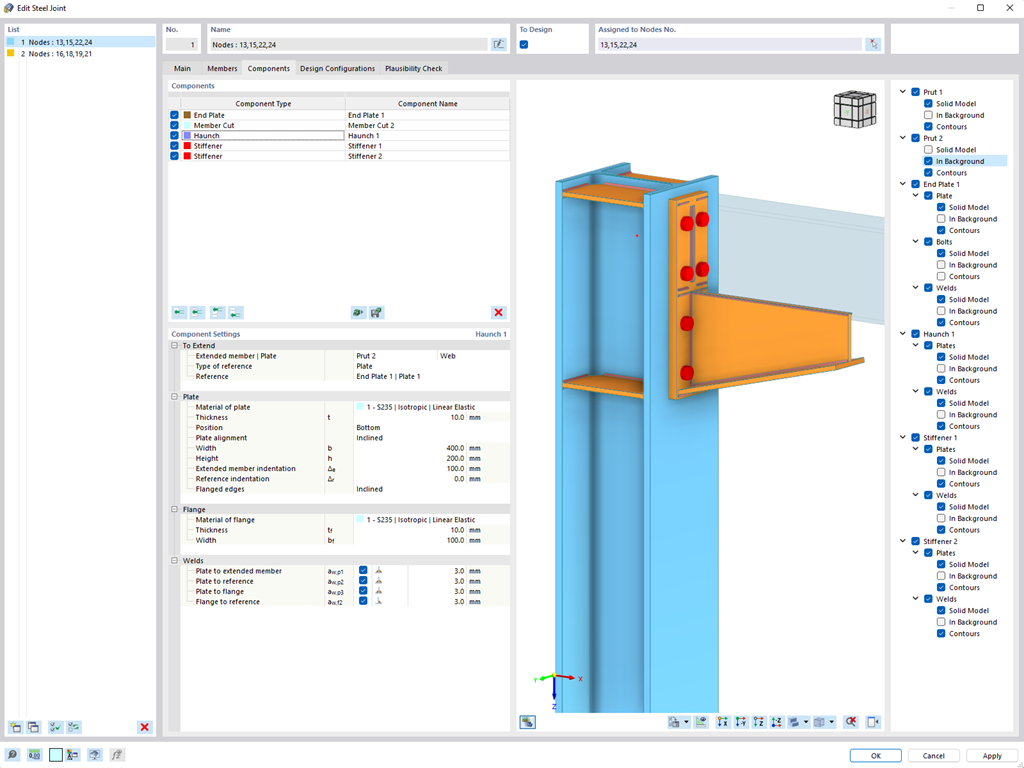

- Vários tipos de componentes, tais como chapas de base e de extremidade, cantoneiras de alma, aletas, chapas gusset, reforços, secções variáveis ou nervuras para uma entrada fácil de situações de ligação típicas
- Componentes básicos universalmente aplicáveis (tais como chapas, soldaduras, parafusos, planos auxiliares) para modelar situações de ligação complexas
- Representação gráfica da geometria da ligação com atualização dinâmica durante a entrada
- Grande variedade de perfis de secções: Secções em I, secções em U, cantoneiras, secções em T, secções ocas, secções compostas e secções de parede fina
- Biblioteca no Dlubal Center com um grande número de ligações de modelos do lado do programa, incluindo modelos definidos pelo utilizador
- Adaptação automática da geometria da ligação com base na disposição relativa dos componentes entre si – mesmo no caso de posterior edição dos componentes estruturais
O módulo Ligações de aço permite classificar as rigidezes das ligações.
Além da rigidez inicial, a tabela também apresenta os valores limite para ligações articuladas e rígidas para os esforços internos selecionados N, My e/ou Mz. A classificação resultante é então apresentada como "articulado", "semirrígido" ou "rígido".
Ir para o vídeo explicativoNo módulo "Ligações de aço", pode considerar o pré-esforço dos parafusos no cálculo para todos os componentes. O pré-esforço pode ser ativado facilmente através da caixa de seleção nos parâmetros dos parafusos e tem impacto na análise tensão-deformação e na análise da rigidez.
Os parafusos pré-esforçados são parafusos especiais utilizados em estruturas de aço para gerar uma força de aperto elevada entre os componentes estruturais ligados. Esta força de aperto provoca atrito entre os componentes estruturais, o que permite a transferência de forças.
Funcionalidade
Os parafusos pré-esforçados são aplicados com um determinado binário, alongando-os e gerando uma força de tração. Esta força de tração é transferida para os componentes ligados e gera uma elevada força de aperto. A força de aperto evita que a ligação se solte e garante uma transmissão fiável da força.
Vantagens
- Capacidade de carga elevada: os parafusos pré-esforçados permitem transferir forças elevadas.
- Baixa deformação: minimizam a deformação da ligação.
- Resistência à fadiga : são resistentes à fadiga.
- Simplicidade de montagem: são relativamente fáceis de montar e desmontar.
Cálculo e dimensionamento
O cálculo dos parafusos pré-esforçados é realizado no RFEM utilizando o modelo de análise EF gerado pelo módulo "Ligações de aço". Considera a força de aperto, o atrito entre os componentes estruturais, a resistência ao corte dos parafusos e a capacidade de carga dos componentes estruturais. O dimensionamento é realizado de acordo com DIN EN 1993-1-8 (Eurocódigo 3) ou a norma dos EUA ANSI/AISC 360-16. O modelo de análise criado, incluindo os resultados, pode ser guardado e utilizado como um modelo independente do RFEM.
No módulo Ligações de aço, pode dimensionar ligações de barras com secções compostas. Além disso, pode realizar verificações de ligações para quase todas as secções de parede fina na biblioteca do RFEM.
