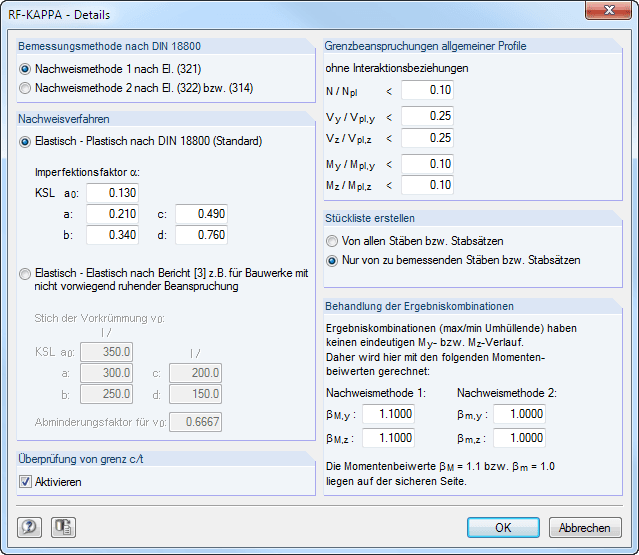

Numa caixa de diálogo separada, o utilizador pode especificar várias configurações detalhadas para o dimensionamento:
Método de cálculo segundo DIN 18800
- Método de verificação 1 de acordo com El (321)
- Método de verificação 2 de acordo com a El (322)
Método de análise
- Elástico-Plástico segundo DIN 18800
- Elástico-elástico de acordo com a publicação de Kretschmar, J./Österneder, P./beirow, B.
Carregamento limite de secções gerais
- As secções gerais – estas incluem todas as secções que não podem ser atribuídas a secções em I de simetria simples ou dupla, secções em caixão ou secções de tubo – também podem ser dimensionadas de acordo com o método da barra equivalente contra encurvadura por flexão. Contudo, neste caso, as propriedades da secção plástica são determinadas sem as condições de interação. Os limites de aplicação permitidos para esta consideração dependem da relação entre a força interna existente e a força interna totalmente plástica. Cinco caixas de texto providenciam a opção para o controlo definido pelo utilizador.
Verificação de limite (c/t)
- Nesta secção de diálogo, pode activar ou desactivar a verificação das relações c/t.
Tratamento das combinações de casos de carga
- Ao dimensionar uma combinação de resultados, é obtido um conjunto de resultados devido à sobreposição de resultados em cada posição da barra, o que torna impossível uma determinação clara dos fatores de momento. Nesta secção, pode assim especificar livremente um fator de momento global para a verificação da combinação de resultados. Os valores predefinidos estão do lado da segurança, independentemente do método de dimensionamento.
