Resposta:
Os reforços podem ser modelados através de libertações de linha da seguinte forma:
- Crie uma linha com as dimensões da viga planeada.
- Abra a caixa de diálogo "Editar linha" e atribua à linha uma barra com a secção do reforço planeado.
- Crie uma Nova libertação de linha na subpasta "Objetos especiais" clicando com o botão direito do rato na mesma.

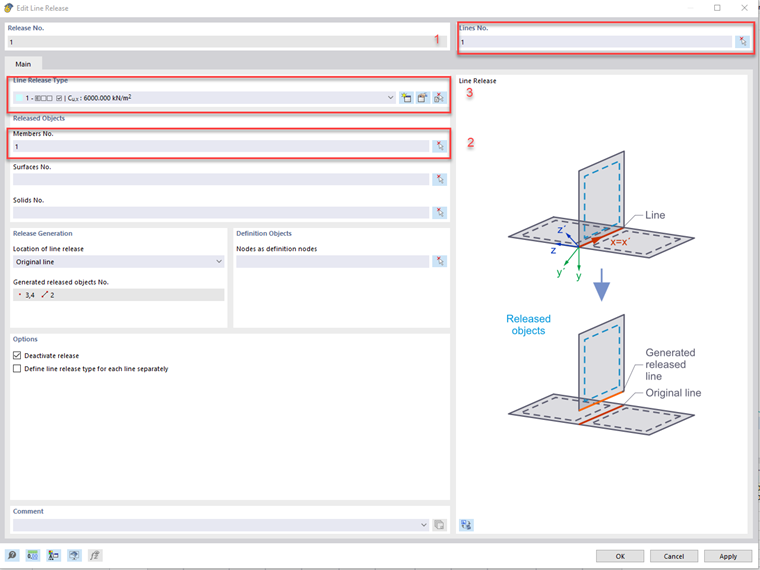

- Na caixa de diálogo que agora se abre, pode, primeiro, selecionar a linha criada anteriormente e, em seguida, a barra criada (ver Figura).
- Crie um novo Tipo de libertação de linha e introduza as condições de apoio adequadas na caixa de diálogo de acordo com o reforço e os elementos de ligação planeados.
- Selecione a linha original e repita os passos 2 a 5 para criar um segundo reforço (para secções assimétricas, a secção correspondente deve ser disposta com um ângulo de 180°).
- Atribua a secção da viga principal à linha original.
- Agora é possível atribuir uma excentricidade correspondente às vigas de reforço.
Outra opção para a aplicação de reforço é descrita na seguinte FAQ:
FAQ 4741 Como é que posso posteriormente aplicar um reforço a uma viga de pavimento modelada?Sobre o tema das ligações de madeira flexíveis, encontra um artigo na nossa página web:
KB | Considerando o módulo de deslizamento elástico da ligação de madeira
