Réponse:
Les raidisseurs peuvent être modélisés à l'aide de libérations linéiques comme suit :
- Créez une ligne avec les dimensions de poutre prévues.
- Ouvrez la boîte de dialogue « Modifier la ligne » et assignez une barre avec la section du raidisseur prévu.
- Créez une nouvelle libération linéique dans le sous-dossier « Objets spéciaux » par un clic droit.

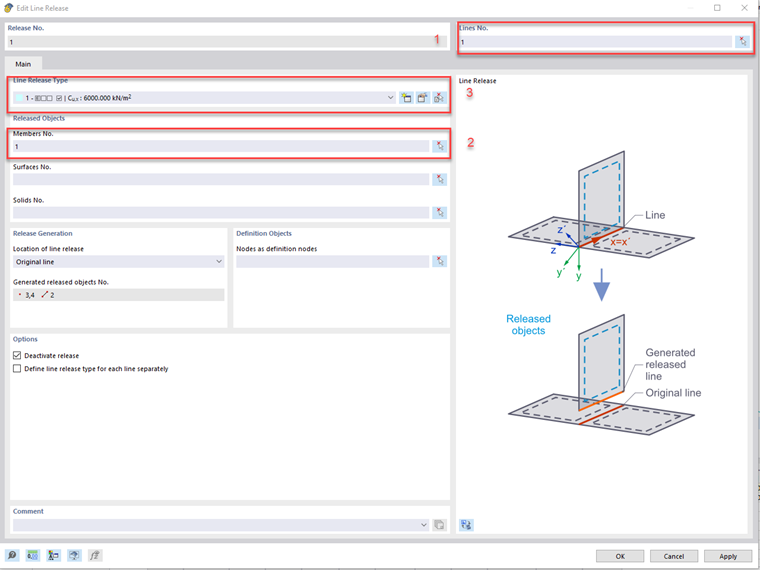

- Dans la boîte de dialogue qui s'ouvre, vous pouvez sélectionner la ligne, puis la barre précédemment créées (voir l'image ci-contre).
- Créez un nouveau type de libération linéique et entrez les conditions d'appui appropriées dans la boîte de dialogue en fonction des raidisseurs et des organes d'assemblage prévues.
Foire aux questions (FAQ)
- Sélectionnez la ligne d'origine et répétez les étapes 2 à 5 pour créer une deuxième armature (pour les sections asymétriques, la section correspondante doit être disposée avec un angle de 180°).
- Assignez la section de la poutre principale à la ligne d'origine.
- Vous pouvez maintenant assigner un excentrement correspondant aux poutres de raidissement.
Une autre possibilité pour appliquer les raidisseurs est décrite dans la FAQ suivante :
FAQ 4741 Comment puis-je appliquer rétroactivement un contreventement à une retombée de poutre ?Un autre article sur les assemblages bois flexibles est disponible sur notre site Web :
