Resposta:

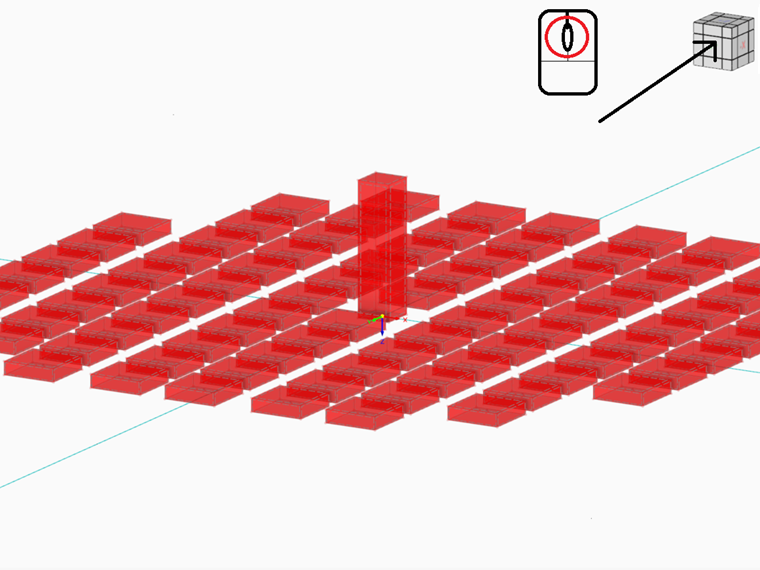

Sim, é possível repor a vista em conformidade. Para fazer isso, mova o rato sobre o cubo 3D no canto superior direito e depois clique com o botão do meio do rato.
A reposição é apresentada no vídeo abaixo.
