Q: Ao modelar a ligação de uma viga a um pilar contínuo, tenho o problema de o banzo do pilar falhar devido à flexão. Se eu adicionar placas de reforço no módulo adicional FRAME-JOINT Pro, nada muda nas relações de dimensionamento. Onde está o erro?

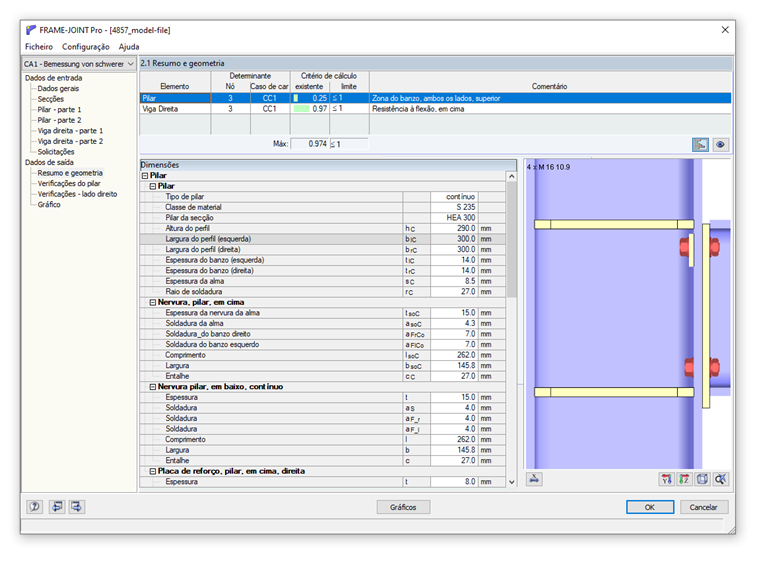

A disposição das placas de reforço no pilar apenas aumenta a resistência de uma linha de parafusos para a qual o modo de rotura 1 (cedência completa do banzo sem rotura do parafuso) é determinante. Provavelmente, este não é o caso no seu exemplo, ou seja, o modo de rotura 2 é determinante. Nesse caso, as placas de reforço não resultam num aumento da resistência da ligação do nó de pórtico.Poderá obter mais informações sobre este assunto no capítulo correspondente da norma DIN EN 1993-1-8, a qual serviu de base para o cálculo no FRAME-JOINT Pro.Ao utilizar placas de reforço, também é necessário ter em atenção as especificações de geometria de acordo com o capítulo 6.2.4.3 da norma acima mencionada.
