При моделировании соединения балки с непрерывной колонной у меня возникает проблема с тем, что полка колонны выходит из работы при изгибе. Füge ich nun im Zusatzmodul RAHMECK Pro Unterlegbleche hinzu, ändert sich an sämtlichen Ausnutzungsgraden nichts. Почему это так?

Question

При моделировании соединения балки с непрерывной колонной у меня возникает проблема с тем, что полка колонны выходит из работы при изгибе. F&#252;ge ich nun im Zusatzmodul RAHMECK Pro Unterlegbleche hinzu, &#228;ndert sich an s&#228;mtlichen Ausnutzungsgraden nichts. Почему это так?

Accepted Answer

Расположение подкладных пластин в колонне только увеличивает прочность ряда болтов, для которого является определяющим режим выхода из работы 1 (полная текучесть полки без выхода из работы болтов). Vermutlich ist dies in Ihrem Beispiel nicht der Fall, d. h. Versagensmodus 2 ist ma&#223;gebend: Hier bewirken die Unterlegbleche keine erh&#246;hte Anschlusstragf&#228;higkeit der Rahmenecke.Weitere Informationen zu diesem Thema finden sich im entsprechenden Abschnitt der DIN EN 1993-1-8, die f&#252;r die Berechnung in RAHMECK Pro als Grundlage dient.Bei der Anwendung von Unterlegblechen sind auch die Geometrievorgaben nach Abschnitt 6.2.4.3 der oben genannten Norm zu beachten.

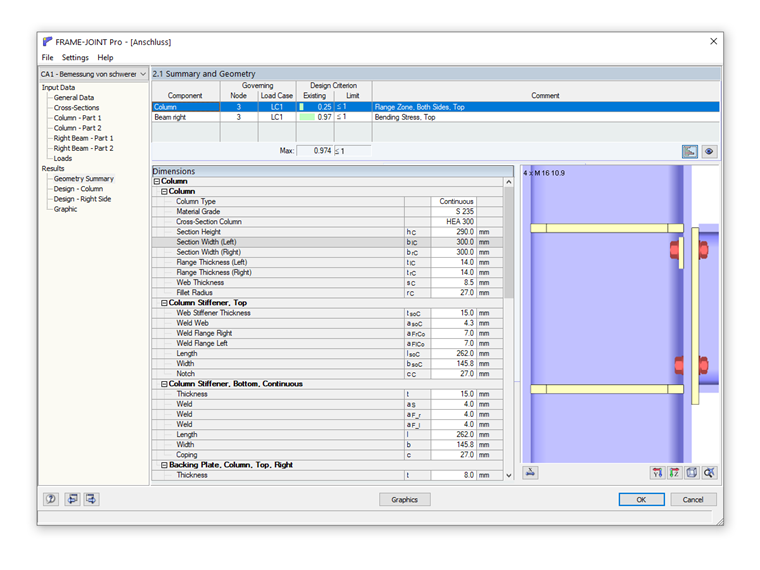

Влияние подкладок на прочность узлов балок в дополнительном модуле FRAME‑JOINT Pro
